Запірний тиристор з МОН – керуванням
|
|
|
|
Електростатичні тиристори
Електростатичний тиристор – це прилад, технологія виготовлення яких настільки складна, що опанована у світі лише декількома формами. Вартість їх досить висока. У нормальному стані він проводить струм. Вимикання здійснюється подачею на керуючий електрод негативної відносно до катода напруги.
Рис.9.3. Еквівалентна схема (а) і позначення (б) електростатичного тиристора
Найбільш перспективним з тиристорів є тиристор, керований напругою – запірний тиристор з МОН- керуванням. Він містить в собі МОН- структури з n- та р - каналами і тиристорну чотиришарову структуру р-n-р-n.

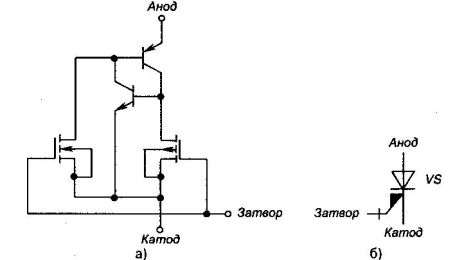

Рис.9.4. Еквівалентна схема (а) і позначення (б) запірного тиристора з МОН - керуванням
Вмикають його по затвору n- канального МОН – транзистора. Вимикання здійснюється по затвору р - канального МОН – транзистора, що на короткий час шунтує катодний перехід тиристорної структури. Це забезпечує малу потужність кола керування приладу і сумісність з цифровими пристроями керування.
|
|
|
|
|
