Узел прямого доступа к памяти (DMA)
|
|
|
|
DMA на кристалле разгружает процессор – направляет данных от ADC0 или ADC1.
Схема 26. Узел прямого доступа к памяти
DMA имеет буфер инструкций (каким образом данные переправляются в XRAM).
Буфер инструкций – 64К
DMA POINTER – адрес инструкции
DMA DATA – сама инструкция
Двухкаскадное буферирование DMA:
1. Результат сохраняется в регистре результата ADC
2. Результат копируется через DMA s XRAM
У DMA есть свой регистр результата, куда копируется результат из ADC, а затем из этого регистра в XRAM.
Если DMA занят, то результат остается в ADC возможно переполнение и перетирание значения в регистре ADC).
DMA0

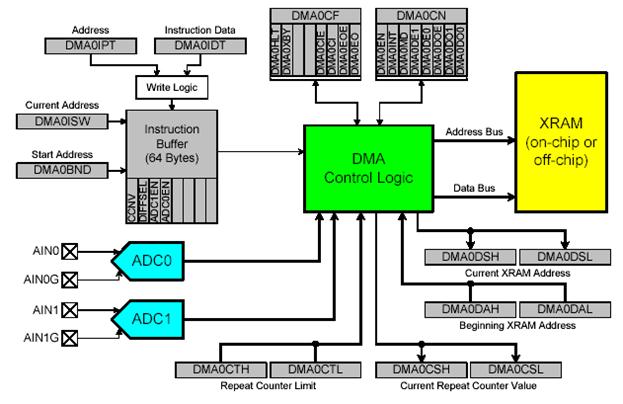

Схема 27. Устройство DMA Control Logic
DMA Control Logic принимает от ADC0результаты, записывает их в свой буфер и передает XRAM.
Набор инструкций для DMA0 [4]
|
|
|
|
|
