Возведение многоэтажных зданий с железобетонным каркасом
|
|
|
|
Конструктивное решение
Стыковые соединения:
- Стык колонны с фундаментом
- Стык колонны с колонной
- Стык ригеля с колонной
- Стык плит перекрытия с ригелем
- Стык между плитами перекрытия
- Стык между диафрагмой жесткости и колонной
Состав процессов при возведении здания
- Установка колонн в стакан фундаментов
- Установка ригелей и диафрагм жесткости
- Укладка связевых и рядовых плит перекрытия
- Установка колонны на колонну (для второго и последующих ярусов)
Методы возведения зданий
- Наращивание
- Поэлементный метод или плоскими укрупненными элементами
- С приобъектного склада или монтаж «с колес»
В зависимости от направления развития монтажных процессов:
1. Горизонтально-восходящий (по ярусный)
2. Вертикально-восходящий (по захваткам)
3. Смешанный
В зависимости от применяемой монтажной оснастки:
1. Монтаж зданий с применением наклонных связевых систем
2. Монтаж с применением одиночных кондукторов
| 1- одиночного действия 2- безвыверочный 3- двойного действия |
3. Монтаж с применением групповых кондукторов (МКК, РШИ)
Выбор кранов и технологических схем для монтажа зданий
Технологическая схема с расположением крана
1. С одной стороны здания (при Взд меньше 18 м)
2. С двух сторон (при ширине здания более 18 метров)
3. Внутри здания (в пятне застройки)
4. Смешанная
б)

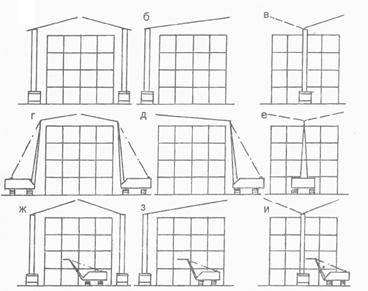

Схемы расстановки кранов
Расчет рабочих параметров
Расчет рабочих параметров
Грузоподъемность крана
Вылет стрелы крана- Высота подъема крюка
Последовательность установки конструкций при монтаже здания
- При применении связевого комплекта ЦЕНИИОМТП
• установка и закрепление на стакане фундамента опорных обвязочных балок
• установка колонн (многоярусных) на захватке с закреплением подкосами и клиновыми вкладышами
Укладка опорных балок
| Установка колонн
|
• установка ригелей первого этажа, сварка закладных деталей
• укладка связевых плит первого этажа, сварка закладных деталей
Укладка ригелей
| Укладка связевых плит перекрытия
|
• укладка рядовых плит первого этажа, сварка закладных деталей
• установка ригелей, укладка связевых и рядовых плит перекрытия второго этажа на захватке
• снятие временных креплений и повторение процессов на новой захватке или другом ярусе
|
|
|
|
