1 Строим сеть: линии связи

Чтобы компьютеры могли взаимодействовать, необходима какая-либо среда, обеспечивающая возможность передачи сигналов на физическом уровне. Эта среда передачи может представлять собой кабельную инфраструктуру, т. е. набор проводов различных типов, соединительных разъемов (коннекторов) и устройств связи. Но она может быть и просто атмосферой или даже безвоздушным пространством, — лишь бы имелась возможность каким-то образом передать сигнал от одного компьютера к другому.

Наиболее часто в компьютерных сетях применяются кабельные соединения, выступающие в качестве среды передачи электрических или оптических сигналов между компьютерами и другими сетевыми устройствами. При этом используются следующие типы кабеля:

□ коаксиальный кабель (coaxial cable);

□ витая пара (twisted pair):

● неэкранированная (unshielded, UTP),

● экранированная (shielded, STP);

□ волоконно-оптический, или оптоволоконный кабель (fiber optic)

Еще 10-15 лет назад при создании сетей в основном применялся именно коаксиальный кабель, состоящий из передающей сигнал медной или алюминиевой жилы, слоя изоляции, экранирующей оплетки из медных проводов или алюминиевой фольги и защитной внешней оболочки (рис. 1.1). Для передачи сигнала в коаксиальном кабеле использовалась центральная жила, тогда как оплетка заземлялась, выступая в роли «электрического нуля».

Рис. 1.1. Коаксиальный кабель

Использовались два типа кабеля — «тонкий» и «толстый».

Тонкий коаксиальный кабель — гибкий, диаметром около 0,5 см, позволял передавать данные без затухания на расстояния до 185 м (в реальных сетях — даже до 300 м). Для подключения кабеля к сетевым устройствам применялись специальные разъемы типа BNC.

Аббревиатуру «BNC» расшифровывают разными способами: чаще всего — как «Bayonet Neill-Concelman» — от фамилий изобретателей этого разъема, реже — как «Bayonet Navy Connector», «British Naval Connector» или «Bayonet Nut Connector».

На концах отрезков кабеля монтировались простые BNC-коннекторы. Сращивание этих отрезков производили с помощью BNC I-коннекторов (или «баррел-коннекторов»), а для соединения с сетевыми адаптерами и устройствами использовались BNC Т-коннекторы.

Чтобы отраженный сигнал поглощался на концах кабеля, там устанавливали BNC-терминаторы, один из которых обязательно заземлялся (рис. 1.2).

Рис. 1.2. BNC-коннекторы различных типов

Толстый коаксиальный кабель — относительно жесткий, диаметром чуть больше 1 см. В нем медная жила была толще, чем у тонкого коаксиального кабеля и, следовательно, ее электрическое сопротивление было меньшим. Поэтому толстый коаксиальный кабель позволял передавать сигнал на расстояния до 500м.

Для подключения к толстому коаксиальному кабелю применялись специальные устройства — трансиверы (от «transmitter-receiver» — «приемопередатчик») с довольно оригинальным названием «сетевой вампир». В качестве разъемов использовались AUI- или DIX-коннекторы (см. рис. 1.3).

«Зуб вампира» Кабель трансивера «Зуб вампира» обеспечивал быстрый способ подключения трансивера к коаксиальному кабелю: он должен был проколоть оплетку кабеля и изоляцию, обеспечивая контакт трансивера с центральной жилой. Два других, меньших «зуба» обеспечивали контакт с оплеткой кабеля.

Толстый коаксиальный кабель

Широкое распространение сетей, построенных на основе коаксиального кабеля, было вызвано двумя обстоятельствами: ● дешевизной (особенно для сетей на тонком коаксиальном кабеле) — расходы на кабель и коннекторы были минимальными, а больше для небольших сетей ничего и не требовалось, ● и простотой — достаточно было проложить магистральный кабель, установить на его концах терминаторы и подключить к нему компьютеры, — и сеть готова (рис. 1.4).

Рис. 1.4. Cеть на тонком коаксиальном кабеле

Тем не менее сейчас коаксиальный кабель в большинстве сетей заменен витой парой или оптическими кабелями.

Витая пара — два скрученных друг с другом изолированных медных провода. Подавляющее большинство кабелей на основе витой пары состоит из четырех пар, перевитых с разным шагом для уменьшения электрических наводок со стороны соседних пар и внешних источников и покрытых пластиковой оболочкой (рис. 1.5).

В экранированной витой паре, кроме того, используется одна или несколько оплеток из алюминиевой или медной фольги, существенно повышающих помехозащищенность кабеля.

Такие кабели выпускаются в соответствии со стандартом EIA/TIA 568 («Американский стандарт проводки в коммерческих зданиях») и подразделяются на категории. Кабели разной категории различаются, в первую очередь, шагом скрутки витых пар. Чем меньше шаг, тем выше категория и тем больших скоростей передачи данных можно достичь при его использовании (табл. 1.1).

Рис. 1.5. Витая пара

Таблица 1.1 Категории кабеля «витая пара»

Благодаря дешевизне, легкости в установке и универсальности (может использоваться в большинстве ЛВС), неэкранированная витая пара сейчас является самым распространенным типом кабеля, используемым при ЛВС. Экранированная витая пара, несмотря на большую помехозащищенность, не получила широкого распространения из-за сложностей в установке - требуется заботиться о заземлении, кабель более жесткий.

Витая пара подключается к компьютерам и другим устройствам с помощью восъмиконтактного разъема RJ-45 (Registered Jack 45). Этот коннектор (рис. 1.6) похож на применяемый в телефонных линиях коннектор RJ-11, только немного больше него. В табл. 1.2 приведено описание способов заделки кабеля «витая пара» в коннектор RJ-45 в соответствии со стандартами EIA/TIA 568A и 568В; эта операция выполняется с помощью специального обжимного инструмента. (Если расположить разъем контактами вверх и от себя, то нумеровать их надо слева направо, от 1 до 8.)

Рис. 1.6. Разъем RJ-45

Таблица 1.2 Разводка проводников в RJ-45

Кабели для подключения ПК к концентраторам и коммутаторам, обжимаются с двух сторон одинаково. При этом получается т.н. прямой кабель. Однако для непосредственного соединения сетевых адаптеров ПК либо для связи между концентраторами используется перекрестный кабель («кросс-кабелъ»). С одной стороны такого кабеля витые пары при их заделке в разъем меняют местами: зеленый провод — на место оранжевого.

Оптоволоконный кабель (рис. 1.7) отличается от других видов сетевой проводки тем, что передает световые, а не электрические импульсы. Он очень похож на коаксиальный, но вместо медной или алюминиевой жилы используется стекловолокно.

Рис. 1.7. Оптоволоконный кабель

При этом могут применяться два вида оптоволоконных кабелей: многомодовый (multi-mode) или одномодовый (single-mode).

В относительно дешевом многомодовом кабеле центральное стекловолокно имеет диаметр 50 или 62,5 мкм, а оболочка —125 мкм. Для передачи сигналов по многомодовому кабелю применяют недорогие светодиодные трансиверы с длиной волны 850 нм.

В высококачественном (но дорогом) одномодовом кабеле волокно тоньше — диаметром 9-10 мкм, а затухание светового сигнала в нем существенно меньше. Кроме того, для передачи сигналов по одно-модовому кабелю используются лазерные трансиверы с длиной волны 1300 нм. В результате максимальное расстояние передачи светового сигнала при применении одномодовых кабелей и трансиверов гораздо больше, чем для многомодовых.

Для подключения оптоволоконного кабеля используются специальные коннекторы (рис. 1.8). Коннекторы FC и ST сегодня считаются устаревшими, поэтому в новом оборудовании чаще всего применяются разъемы для коннекторов SC.

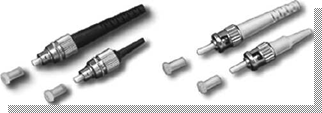

FC-коннектор ST-коннектор SC-коннектор

Рис. 1.8. Оптоволоконные коннекторы различных типов

Монтаж коннекторов (заделка оптоволоконного кабеля в коннектор) довольно сложен и требует специального оборудования. Правда, в последнее время появились наборы, позволяющие заделывать такие коннекторы и в домашних условиях. Однако их использование требует точности и терпения, поскольку производится путем вклейки оптического волокна в наконечник с последующей сушкой и тонкой шлифовкой.

По сравнению с электрическими кабелями оптоволокно обеспечивает непревзойденные параметры помехозащищенности и защиты передаваемого сигнала от перехвата.

Кроме того, при его использовании данные удается передавать на существенно большие расстояния, да и теоретически возможные скорости передачи в оптоволокне намного выше.

Недостатки оптоволокна: ● большая стоимость кабеля, ● сложность заделки коннекторов (при которой требуется сварка стекловолокна) и ● необходимость применения дополнительных трансиверов, преобразующих световые сигналы в электрические и обратно.

Все это заметно повышает общую стоимость развертывания сети, поэтому до сих пор оптоволокно в локальных сетях применяется реже, чем витая пара.

После выбора подходящего типа кабеля, которым вы собираетесь соединить компьютеры и сетевые устройства, и определения места коммутации и распределения можно приступать к прокладке кабеля. При прокладывании кабеля в здании проводку обычно заделывают в стены либо размещают в специальных пространствах под фальшполом или за навесным потолком, а затем выводят в настенные сетевые розетки.

Если проложить кабели в указанных местах невозможно, используются настенные (реже — напольные) кабель-каналы (коровы). Короб — это полая пластиковая сборно-разборная труба, обычно прямоугольной формы, в которой прокладываются сетевые кабели, чаще всего вместе с электрическими (рис. 1.9).

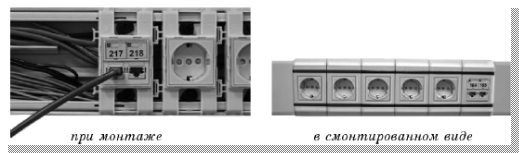

Рис. 1.9. Пластиковый короб для прокладки кабелей

(с установленными сетевыми и электрическими розетками)
