Построение перспективы прямой общего положения

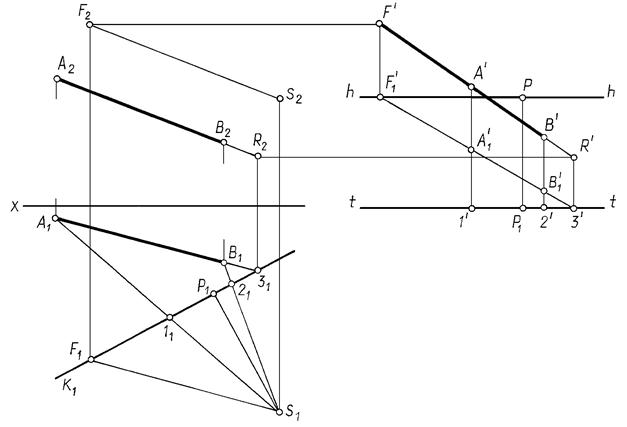

Пример. Построить перспективу отрезка АВ прямой общего положения (рис. 17.5)

Решение

1. Определяем картинный след прямой, которой принадлежит отрезок АВ, точку R на ортогональном чертеже - и строим ее в перспективе.

2. Находим точку схода прямой – точку F на ортогональном чертеже – и строим её в перспективе.

3. F^¢R^¢ – перспектива прямой, которой принадлежит отрезок АВ;

F₁^¢R₁^¢ – вторичная проекция.

4. Строим перспективу точки A и точки B с помощью вспомогательных прямых SА и SB, идущих в точку стояния S₁. Отредактировать чертеж

Рис. 17.5
