Тема № 4. Система смазки и система охлаждения ДВС. Анализ работы и основы расчета

В двухтактных двигателях с контурной продувкой используют бесклапанное (золотниковое) газораспределение, в котором функции газораспределительного механизма выполняет кривошипно–шатунный механизм, управляющий с помощью поршня проходными сечениями продувочных и выпускных окон. В двухтактных двигателях с прямоточно–клапанной продувкой применяют продувочные окна, в гильзе цилиндра для впуска свежего заряда и выпускные клапаны с механическим приводом для выпуска продуктов сгорания.

Число клапанов на один цилиндр выбирают с учетом быстроходности двигателя и условий наполнения цилиндра свежим зарядом. У большинства двигателей устанавливают по два клапана на цилиндр (впускной и выпускной).

В дизелях большой размерности устанавливают по три или четыре клапана на цилиндр, что позволяет увеличить площади проходных сечений клапанов и снизить инерционные нагрузки на детали механизма газораспределения. Для увеличения коэффициента наполнения диаметр тарелки впускного клапана делают больше, чем у выпускного клапана, примерно на 20%.

Клапаны чаще всего изготавливают цельными, реже – сварными (стержень и тарелку выполняют из разных материалов) или составными (стержень из стали, а тарелка из жаропрочного чугуна).

Характерные размеры клапанов (рис. 3.1) и их соотношения приведены в таблице 3.1. Значения соотношений размеров зависят от типа двигателя, материала и конструкции головки цилиндров, числа клапанов, их установки в головке цилиндра и способов охлаждения.

Для оценки пропускной способности клапанов определяют площади проходных сечений в них в предположении неразрывности потока несжимаемого газа.

Таблица 3.1.Конструктивны соотношения элементов клапанов

При расчете проходного сечения в клапане принимают, что поток газа несжимаем, поршень движется с постоянной скоростью , коэффициент истечения =1 (т. е. клапан отсутствует), режим работы соответствует номинальной частоте вращения. Тогда уравнение неразрывности потока газа в сечении седла клапана можно записать

где – средняя условная скорость потока в щели клапана; i_K – число одноименных клапанов; F_K – площадь проходного сечения клапана при его полном открытии; F_П – площадь поршня.

Площадь проходного сечения клапана F_K определяют из соотношений, приведенных на рисунке 3.1.

Для клапана с коническим уплотнением при условии, что диаметр горловины (равен наименьшему диаметру тарелки клапана (d_Г = d₁,), площадь проходного сечения рассчитывают по выражению:

F_K = ,

где h_K – высота подъема клапана.

В случае, если d_T> d₁ высоту подъема клапана разбивают на два участка, и тогда площадь проходного сечения определяют из уравнений:

при угле фаски клапана = 30°:

при угле клапана = 45°:

Максимальная высота подъема клапана в автомобильных двигателях составляет h_K= (0,18...0,30) d_Г, для тракторных двигателей – h_K= (0,16...0,24) d_Г. При этом меньшие значения h_K выбирают для =30°.

Таким образом, для обеспечения одного и того же проходного сечения клапана высота подъема при = 30° будет меньше, чем при = 45°.

Диаметр горловины выбирают из условий возможности размещения клапанов в головке цилиндра, в зависимости от схемы газораспределения и типа камеры сгорания. Для выбора d_Г при верхнем расположении клапанов рекомендуется соотношение d_Г =(0,35...0,52)D. При этом d_Г= (0,35...0,40) D – для вихрекамерных и предкамерных дизелей; d_Г =(0,38...0,42) D – для дизелей с камерой в поршне; d_Г = (0,42...0,46) D – для двигателей клиновидной и плоскоовальной камерами сгорания; d_Г = (0,46...0,52) D – для двигателей с полусферической камерой сгорания и d_Г = (0,38...0,42) D – при нижнем расположении клапанов.

Выбранные соотношения проходных сечений и размеры клапанов проверяют после получения диаграммы «Время – сечение впускного и выпускного клапанов, выбора профиля кулачка определения скоростей потока газа.

В приводе клапанов наиболее важная и сложная деталь – распределительный (кулачковый) вал. Его выполняют или цельным, или откованным заодно с кулачками, или составным, в котором кулачки напрессовывают на вал и крепят гайками с торцевыми шлицами.

Преимущества составного вала – возможность изменения взаимного расположения кулачков, что необходимо при регулировке фаз газораспределения, а также улучшения технологичности изготовления.

По мере разогрева двигателя наблюдается различное удлинение деталей остова и клапанного привода. В результате может создаваться плотная посадка клапана в седло, что вызывает его перегрев и последующее прогорание, а также приводит к утечке рабочего тела из цилиндра и потере мощности двигателя. Поэтому для нормальной работы двигателя в кинематической цепи клапанного привода в холодном состоянии усматривается тепловой зазор, значение которого зависит температурного режима работы двигателя, конструкции механизма газораспределения и материалов деталей привода двигателя. В этой связи для каждого конкретного двигателя тепловые зазоры устанавливают, исходя из опытных данных.

У новых двигателей в первом приближении рекомендуется регулировочный тепловой зазор выбирать из соотношения:

= (0,03...0,05) h _т,

где h _т – максимальный подъем толкателя.

Профилирование и кинематика кулачков

Закон открытия и закрытия клапанов определяют профилем кулачка и кинематической схемой клапанного привода. Для лучшего наполнения и высококачественной очистки цилиндров предпочтителен профиль кулачка, создающий мгновенное открытие и закрытие клапана, и наиболее продолжительный период открытого состояния. Однако это связано с бесконечно большими ускорениями и силами инерции масс движущихся деталей клапанного привода, которые могут вызвать разрушение его деталей. Поэтому проектируют такой профиль кулачка, который дает наибольшее «Время – сечение» клапанов при заданных фазах газораспределения, необходимый уровень надежности и долговечности деталей газораспределения, а также технологичность профиля.

В автотракторных двигателях применяют кулачки с выпуклым (гармонический), тангенциальным и вогнутым профилями.

Выпуклый профиль кулачка очерчивается тремя дугами двух радиусов. Достоинства этого профиля – простота изготовления и возможность работы с толкателями любых типов, поэтому его применяют чаще всего.

Тангенциальный профиль очерчивается двумя прямыми и двумя дугами двух радиусов. Этот профиль более сложен в изготовлении, чем выпуклый, и может применяться с роликовым толкателем и толкателем с грибовидной формой поверхности контакта с кулачком.

Вогнутый профиль кулачка можно использовать только с роликовым толкателем. Технология его изготовления сложна, и применяется он редко.

Исходные параметры для построения профиля кулачка: максимальная высота подъема клапана h _к^мах, продолжительность открытия и закрытия клапанов, тепловой зазор и передаточное отношение привода . На основании этих данных определяют следующие характеристики.

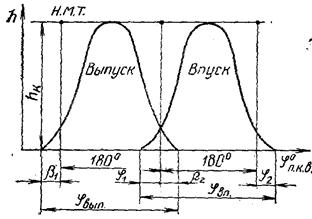

Рисунок 3.2. Характер изменения величины подъема клапанов () в зависимости от угла поворота коленчатого вала().

Угол действия профиля кулачка:

,

где –угол зазора (за который кулачок выбирает тепловой зазор ); теоретический угол действия кулачка находят из выражений:

для впускного клапана:

;

для выпускного клапана:

;

Здесь , ,и – углы опережения открытия и запаздывания закрытия соответствующих клапанов (их значения выбирают по прототипу двигателя газодинамического расчета).

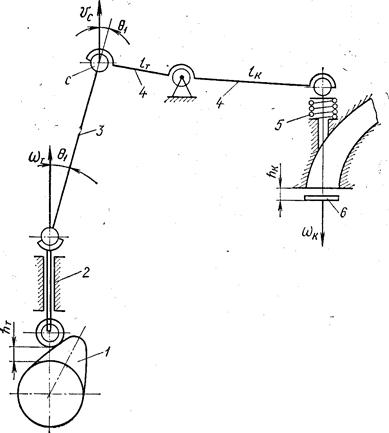

Рисунок 3.3. Кинематическая схема привода клапанов:

I – кулачок; 2 – толкатель; 3 –штанга; 4–коромысло; 5 – пружина клапана; 6 – клапан.

Передаточное число привода клапанов i_K находят как отношение скорости клапана к скорости толкателя (рис. 3.3). т.е. i =/. Аналогичные зависимости будут справедливы перемещений и ускорений клапана и толкателя, т. е.

Передаточное число привода i_K для клапанного механизма с наклонной штангой определяют по выражению:

где и – длины плеч коромысла, связанных соответственно с клапаном и через штангу с толкателем; – угол между направлениями движения толкателя и штанги; – угол между направлениями движения штанги и опоры коромысла, связанной со штангой (см. рис. 3.3).

При вертикальной штанге =0 и = 0. Тогда . Передаточное число обычно составляет 1,0< i <1,4.

Максимальный подъем толкателяопределяют с учетом подъема клапана h_K, передаточного числа привода i_K и теплового зазора .

В качестве примера рассмотрим построение кулачка с выпуклым профилем.

Кулачок с выпуклым профилем, действующий на плоский толкатель, обладает самым высоким коэффициентом полноты профиля и дает возможность получения наибольшего «Времени – сечения» клапана.

Перед началом профилирования кулачка задаются центральным углом, тепловым зазором , и высотой подъема клапана h_K. Остальные исходные данные принимают по прототипу двигателя: радиус начальной окружности кулачка r= (l,5...2,5)/ h _K (диаметр этой окружности должен превышать диаметр распределительного вала на 2...7 мм), для двигателей с наддувом r – (3...4) h _К; расстояние центра дуги участка 1 – 2 (рис. 3.4, а) от центра кулачка

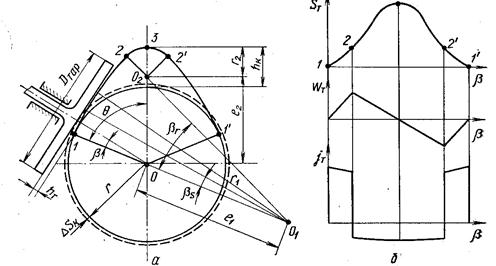

Рисунок 3.4. Построение профиля выпуклого кулачка с плоским толкателем (а);графики пути (),скорости и ускорениятолкателя (б)

Тогда расстояние ОО₂ центра дуги участка 2 – 3 до центра кулачка определяют по формуле:

где

Из геометрических соотношений (рис. 3.4, а) также находят радиусы дуг участков 1 – 2 и 2 – 3; при этом соответственно r₁=r+e₁, r₂=r+h_K –е₂; угол зазора из выражения ; угол , характеризующий участок I – 2 профиля кулачка:

.

Правильность выбора исходных данных проверяют по формуле:

.

Построение кулачка с выпуклым профилем в простейшем случае, образованного только тремя дугами двух радиусов, выполняют в следующем порядке.

1. Вычерчивают начальную окружность кулачка радиусом r (см. рис. 3.4, а). Затем окружность радиусом r +с учетом теплового зазора (штриховая линия).

2. Откладывают вправо и влево от вертикальной оси О – 3 углы (_к – угол действия профиля кулачка); полученные точки 1 и 1' пересечения сторон угла с начальной окружностью соответствуют началу открытия и концу закрытия клапана.

3. На вертикальной оси симметрии кулачка О – 3 от начальной окружности откладывают высоту подъема клапана h _K.

4. Задаваясь значением е₁ и используя известные данные, определяют е₂ по формуле (100). Далее, откладывая е₂ на оси симметрии О – 3 от центра начальной окружности, находят центр О₂ дуги 2 – 2', которую проводят радиусом r₂. Остальные обозначения приведены на рисунке 3.4.

5. По известному значению e₁ на продолжении радиуса 0 – 1 угла находят центр О₁, из которого радиусом r_х=r+е₁ проводят дугу участка 1 –2. Аналогично проводят дугу 1 ' – 2' с противоположной стороны кулачка. Они должны быть касательными к начальной окружности кулачка и к дуге радиуса r_1.

Характеристики кулачка регулируют изменением отношения
e₁/e₂ = 2…5. Пропорционально этому отношению увеличивается коэффициент полноты профиля, повышаются динамические нагрузки в приводе клапана и скорость посадки на седло. Поэтому значение е₁ выбирают по возможности наименьшим, чтобы не превысить допустимую скорость посадки клапана в седло и уменьшить ускорение в начале подъема и в конце посадки клапана.

Допустимые значения скорости _к, посадки клапанов для седел из чугуна составляют 0,3...0,4; из бронзы – 0,4...0,5; из стали – 0,5...0,6; для стальных стеллитированных седел – 0,7...0,8 м/с.

Для соприкосновения тарелки толкателя с кулачком в любом положении по всей образующей его боковой поверхности рассчитывают наименьший диаметр тарелки плоского толкателя:

,

где – осевое смещение кулачка от оси толкателя; b – ширина образующей поверхности кулачка.

При движении плоского толкателя по профилю выпуклого кулачка путь , скорость и ускорение j _т определяют для каждого профиля по следующим уравнениям:

Участок 1–2 ():

Участок 2–3 ():

при =0 максимальное ускорение на этом участке = = .

Скорость скольжения тарелки по кулачку:

Начальная (или посадочная) скорость клапана (при )

.

Ускорение толкателя в начальный момент ()

.

Для кулачка с выпуклым профилем при работе с плоским толкателем на рисунке 3.4, б представлены типичные кривые пути, скорости и ускорения. Анализ кривой ускорения в начале подъема и в конце посадки клапана показывает резкий скачкообразный переход от положительного ускорения к отрицательному. Это вызывает динамические нагрузки в механизме привода и сопровождается сильными ударами толкателя о клапан и клапана о седло; возможны отскоки толкателя от кулачка, особенно при работе с высокой частотой вращения.

Если при проектировании выпуклого кулачка скорость посадки клапана превысит допустимые значения, то в ряде случаев применяют исправление начальной и конечной частей профиля (корректирование). При этом начальный участок профиля очерчивают радиусом меньшим, чем r₁ а затылок кулачка выполняют смещенным внутрь от начальной окружности.

Важная характеристика газораспределительного механизма – «Время – сечение» клапана. Оно характеризует совместное влияние продолжительности открытия и размеров переменного проходного сечения клапана.

«Время – сечение» клапана (мм²–с) за всасывающий ход поршня и среднюю площадь F_{K ср} (мм²) его проходного сечения за такт впуска графически определяют по диаграмме подъема клапана:

;

где =–масштаб времени по оси абсцисс на диаграмме подъема клапана, с/мм; – масштаб угла поворота распределительного вала, град/мм; n _р – частота вращения распределительного вала, об/мин; – масштаб площади проходного сечения клапана по оси ординат, мм²/мм; – масштаб подъема клапана, мм/мм; d_Г – диаметр горловины, мм; – угол фаски посадочного конуса клапана; при = 30°, при =45°; F – площадь под кривой подъема клапана за всасывающий такт впуска, мм², l– продолжительность такта впуска мм.

«Время – сечение» клапана с учетом фактических фаз его открытия и закрытия:

,

где и – время открытия и закрытия впускного клапана, –площадь под всей кривой подъема клапана, мм².

Аналогично по кривой подъема выпускного клапана определяют«Время – сечение» и среднюю площадь проходного сечения выпускного клапана за такт выпуска.

Средняя скорость потока газа в горловине клапана:

В современных высокооборотных карбюраторных двигателях средняя скорость потока в горловине впускного клапана составляет 70...120 м/с, а в дизелях – 50...80 м/с.

Средние скорости потока газа в горловине выпускных клапанов карбюраторных двигателей принимают на 40...50%, а дизелей – на 25...40% больше, чем для впускных клапанов.

Расчет на прочность элементов клапанного привода ДВС

При расчете сил инерции, нагружающих клапанную пружину и кулачок, действительные массы отдельных элементов механизма газораспределения заменяют сосредоточенными массами, которые приводятся к оси толкателя или клапана. В основу приведения положено условие равенства моментов сил инерции действительной и приведенной масс. В приведенную массу клапанной пружины принимают половинуее действительной массы (0,5 т _пр), так как при работе верхние витки пружины перемещаются вместе с клапаном, а нижние практически остаются неподвижными.

Массу клапанного привода, приведенную к оси клапана, определяютпо формуле:

– масса комплекта клапана; I _р– момент инерции коромысла относительно оси вращения; I_К – плечо коромысла со стороны клапана; m _т – масса та толкателя; т_ШТ – масса штанги; i – передаточное число привода.

Массу привода, приведенную к оси толкателя, находят из выражения:

М_т = т_Т + т_ШТ + (m_к + 0,5 m_ПР) i ² + I_p/l²_T,

где l²_T – плечо коромысла со стороны толкателя.

Силы инерции механизма газораспределения, приведенные к оси клапана:

.

Силы инерции механизма газораспределения, приведенные к оси толкателя:

.

В начальный момент открытия выпускного клапана на его тарелку действует сила давления газов:

где и – давления газов в цилиндре и в выпускном патрубке в момент открытия выпускного клапана; и – диаметры тарелки клапана и горловины седла.

В карбюраторных двигателях разность давлений (– ) составляет 0,05...0,07 МПа, в дизелях – 0,02...0,03 МПа.

Усилие цилиндрической пружины клапана, необходимое для удержания его в закрытом положении и создания кинематической связи между деталями механизма газораспределения при движении клапана с отрицательным ускорением, определяют по формуле:

где G = 8...8,3 МН/см² – модуль упругости второго рода материала пружины; и – соответственно диаметр проволоки и средний диаметр пружины; п – число рабочих витков; f – деформация пружины.

Необходимо стремиться к тому, чтобы сила пружины превышала силу инерции Р _jK на значение коэффициента запаса К (для дизелей К= 1,3...1,5; для карбюраторных двигателей – К= 1,3...1,7; для высокооборотных двигателей рекомендуется K =1,5...2,0).

Суммарная сила, действующая в клапанном приводе:

Учитывая, что на участке отрицательных ускорений и сила Р _г = 0, то суммарная сила

Закон изменения сил , и рекомендуется изображать графически в функции угла и с учетом закона изменения ускорения толкателя j _т.

Расчет на прочность распределительного вала(на кручение и изгиб) от усилий, действующих со стороны клапанного привода, а также топливного насоса и других механизмов, имеющих привод от распределительного вала.

Крутящий момент от одного клапанного привода достигает максимума в наиболее удаленной точке касания толкателя с кулачком на расстоянии С (рис. 3.5.)

.

Рисунок 3.5. Расчетная схема распределительного вала

Изгибающий момент в расчетном сечении для одного клапанного привода:

.

Напряжение кручения и изгиба:

где – момент сопротивления кручению сечения вала; d_p и d_op – соответственно наружный и внутренний диаметры вала; а и b – расстояния опордо точки приложения силы Р_к; l – расстояние между опорами вала.

Суммарное напряжение от кручения и изгиба:

,

где не должно превышать 100…150 Н/мм²

В ряде случаев расчет выполняют с целью определения запаса прочности.

Напряжение смятия в местах контакта кулачка и толкателя от силы определяют по формуле Герца:

Для выпуклого кулачка с плоским толкателем:

;

Для кулачка с роликом:

;

Для тангенциального кулачка с роликом:

,

где – ширина кулачка; – допускаемое напряжение смятия (400…1200 Н/мм²); – радиус, образующий профиль кулачка; –радиус ролика.

Изгибающую жесткость кулачкового вала определяют по стреле прогиба:

где – момент инерции расчетного сечения вала; Е – модуль упругости первого рода.

Значение прогиба не должно превышать у = 0,02...0,05 мм.

Опорные подшипники распределительного вала рассчитывают на удельное давление:

где – реакция в данном подшипнике

Расчет на прочность ролика, штанги и коромысла клапана.

Ось ролика толкателя проверяют на изгиб, срез и удельные давления.

Напряжение изгиба:

.

Напряжение среза:

.

Удельное давление на ось ролика:

.

Удельное давление в опорах оси:

.

Во всех этих выражениях l_Р и d_p – соответственно длина и диаметр оси; b _р – ширина ролика; F_p – площадь поперечного сечения оси.

Допустимые значения [] =50...150 Н/мм², [] = 10... 25 Н/мм², [] = [] = 15...30 МПа.

Штангу проверяют на устойчивость стержня по формуле Эйлера:

МПа.

Сферические наконечники штанги проверяют по формуле Герца:

1500…2500 Н/мм²

где – длина штанги; и – радиусы соответственно сфер гнезда толкателя и наконечника штанги; I– момент инерции стержня.

Коромысло рассчитывают на изгиб и сжатие (или растяжение) от действия по оси клапана силы Р_к.

Напряжение изгиба в опасном сечении:

где – длина части коромысла со стороны клапана.

Напряжение сжатия или растяжения:

где – угол между направлением силы и плоскостью расчетного сечения; – площадь расчетного сечения коромысла.

Суммарное напряжение:

Для углеродистых сталей [] =40...80 Н/мм², для легированныхсталей – не более 120 Н/мм².

Смазочная система
