Радиорелейные системы передачи
|
|
|
|
Радиосистема передачи, в которой сигналы электросвязи передаются с помощью наземных ретрансляционных станций, называется радиорелейной системой передачи РРСП. Цепочка радиорелейных станций образует радиорелейную линию связи РРЛС. Сигналы от первой станции принимаются второй, усиливаются и передаются далее к третьей станции, там вновь усиливаются и передаются к четвертой станции и т. д. (рис.62). Станции, устанавливаемые на конечных пунктах РРЛС и предназначенные для введения и выделения передаваемых сигналов электросвязи, называются оконечными радиорелейными станциями ОРС, станции ретрансляции называются промежуточными радиорелейными станциями ПРС. На отдельных станциях осуществляется ответвление части сигналов для передачи в другом направлении или частичное выделение сигналов для передачи получателям. Такие станции называются узловыми радиорелейными станциями УРС.

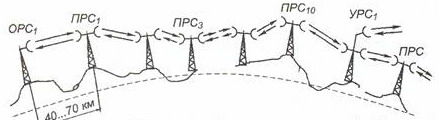

Рисунок 62 Условное изображение радиорелейной линии
прямой видимости
|
|
|
|
|
|
