Векторная диаграмма асинхронного двигателя
|
|
|
|
Используя принципы построения векторной диаграммы для трансформатора, построим ее для асинхронного двигателя.
Вначале во втором основном уравнении величину r2' представим в виде:
,
что математически не противоречит друг другу.
Тогда само уравнение можно переписать:

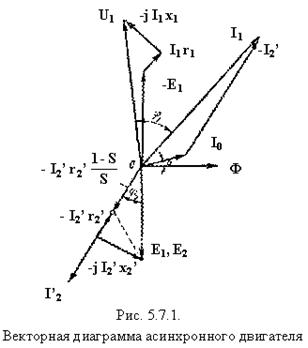

Используя три основных уравнения двигателя, построим векторную диаграмму, которая, будет несколько напоминать диаграмму трансформатора (рис. 5.7.1).
Вторичное напряжение определяется вектором:
,
иначе говоря, асинхронный двигатель в электрическом отношении работает как трансформатор при активной нагрузке.
Мощность, отдаваемая вторичной обмоткой данного трансформатора
,
представляет собой полную механическую мощность, развиваемую двигателем.
|
|
|
|
|
