Профилирование кулачков в механизмах со смещенным толкателем
|
|
|
|
Если требуется спроектировать механизм с наименьшими габаритами (rmin), либо в задании на проектирование указано конкретное значение эксцентриситета “ e ”, то в масштабе
изображаются окружность с радиусом, равным эксцентриситету “ e ”.

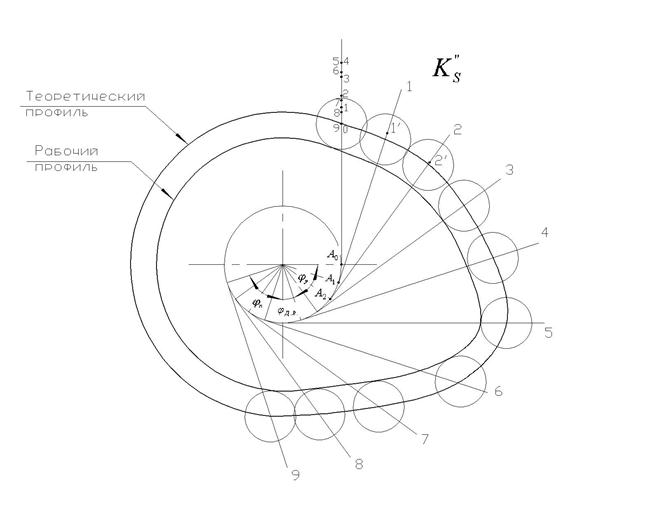

На этой окружности выделяются фазовые углы, разбиваются на интервалы и в полученных точках проводятся касательные к окружности, которые определяют положение толкателя в обращенном движении (рис. 77).
|
| Рис. 77 |
Откладывая на лучах, изображающих положение толкателя, расстояния от точек касания до соответствующего положения центра ролика толкателя построить теоретический профиль кулачка.
Например: A 1-1' = A 0-1; A 2-2' = A 0-2 и т.д.
Рассчитав радиус ролика и изобразив ролики, построить рабочий профиль кулачка.
|
|
|
|
