Определение положения опасного сечения
|
|
|
|
Алгоритм расчета на прочность
Общий случай нагружения
Сочетание изгиба в двух плоскостях с растяжением (сжатием) и кручением называется общим случаем нагружения.
Рассмотрим алгоритм расчета на прочность в общем случае нагружения на примере консольной балки прямоугольного поперечного сечения, изготовленной из пластичного материала:

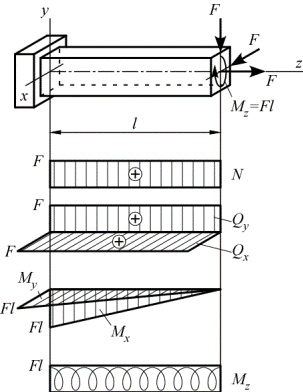

На рисунке показаны эпюры распределения внутренних силовых факторов вдоль оси балки.
В рассматриваемом случае опасным является сечение в непосредственной близости от заделки, где максимальной величины достигают изгибающие моменты Mx и My. Здесь действуют внутренние силовые факторы:
;
;
;
;
;
.
|
|
|
|
|
