Технічне обслуговування зчеплення ( автомобіль ЗАЗ – 1102

“ Таврія “)

Після перших 500 км пробігу, а потім через кожні 15000 км пробігу перевірити і при необхідності провести регулювання приводу виключення зчеплення.

Повний хід педалі зчеплення А = 120 мм (рис. 14. 1.) і в процесі експлуатації не регулюється.

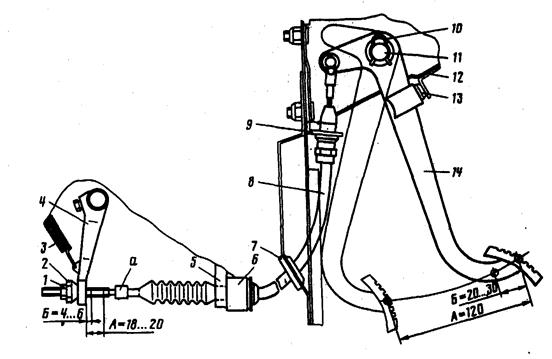

Рис. 14. 1. Привод виключення зчеплення:

1 – контргайка; 2 – регулювальна гайка

Вільний хід педалі, необхідний для нормальної роботи зчеплення і приводу В = 20...30 мм по центру подушки педалі, при цьому вільний хід кінця важеля 4 вилки виключення зчеплення повинен відповідати 4...6 мм.

Для регулювання вільного ходу педалі необхідно:

· утримуючи наконечник троса ключем за лиску а, відпустити контргайку 1 і, закручуючи чи відкручуючи регулювальну гайку 2, відрегулювати вільний хід педалі;

· після регулювання затягнути контргайку 1.

Перевірити чіткість і плавність роботи зчеплення при рушанні автомобіля з місця і при переключенні передач.

Перевірити повний хід педалі А = 120 мм, що відповідає ходу важеля 4 в 18...20 мм.
