Полусумматор. Инкрементор

Схему сложения двух чисел: переноса Сr и числа А называют полусумматором.

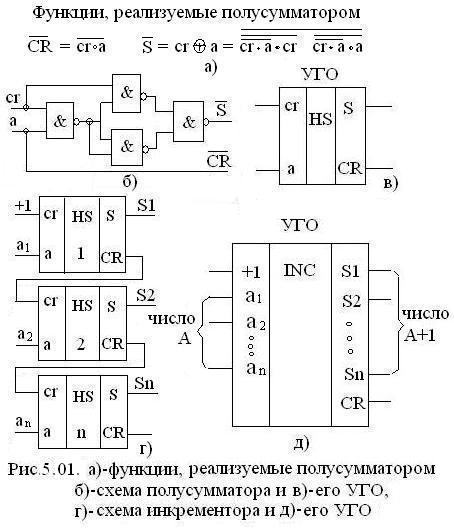

Функции, реализуемые полусумматором, приведены на рис. 5.1 а), а его схема на рис. 5.1 б). УГО полусумматора на рис. 5.1 в).

Полусумматоры, соединенные последовательно по цепи переносов, образуют инкрементор, который иногда называют накапливающим сумматором. Схема инкрементора и его УГО показаны на рис. 5.1 г) и д) соответственно.

При подаче на вход +1 «0»икрементор записывает число А без изменения.

Если на этот вход подать «1», то он прибавляет ее к числу А (выход А+1).

В инкременторе число А и А+1 существует только одновременно на входе и выходе, то есть схема инкрементора является схемой без памяти. Инкрементор можно построить и с параллельным переносом или групповым.

По аналогии с инкрементором строится и декрементор – узел, уменьшающий число А на «1», если на вход займа «-1» подать единичный сигнал (строится по аналогии со сдвигающим RG влево).
