Основное оборудование для разливки в изложницы

Оборудование для разливки стали

1. Сталеразливочные ковши, оборудованные шиберными затворами или стопорным механизмом (рис.9.2-4, 9.2-5).

2. Поддоны, изложницы (литые, чугунные).

3. Прибыльные надставки.

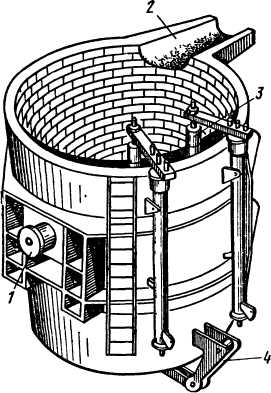

Рис. 9.2-4. Общий вид двухстопорного сталеразливочного ковша

1 – цапфа; 2 – носок для слива шлака; 3 – стопор; 4 – скоба для кантования ковша крюком крана

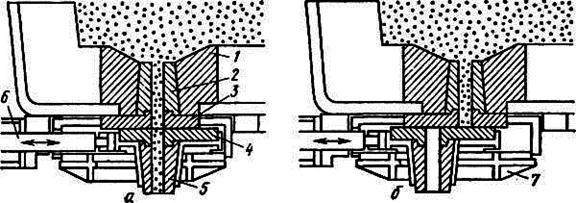

Рис.9.2-5. Шиберный затвор в открытом (а) и закрытом (б) положениях

1 – гнездовой кирпич; 2 – разливочный стакан; 3 – неподвижная огнеупорная плита; 4 – подвижная огнеупорная плита; 5 – стакан-коллектор; 6 – шток гидроцилиндра; 7 – направляющая рамка
