Обладнання
|
|
|
|
Обладнання
| Умивальники | Дзеркало | Бенкетки-стільці | Пристрій для сушіння рук та обличчя | Тумба для чищення взуття |
| фарфор напівфарфор фаянс | - лицьове - на повний зріст | h=400-500мм на 1 умиваль-ник, фронт – 600х400мм | 1 на два умивальники | 1 на приміщення |

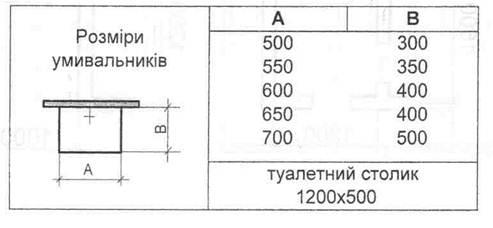

Рис.4 - Розміри умивальників
|

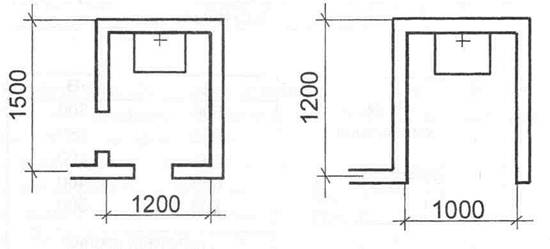

Рис.5 - Планувальні схеми туалетних
УБИРАЛЬНІ
| Унітаз | Пісуар | Умивальники | Засоби для сушіння рук та обличчя | Дзеркало на неповний зріст |
| напівфарфор фаянс | навісний підлоговий | 1 на 2 прилади (пісуар або унітаз) | 1 на два умивальники | фронт – 600мм, 1 на 1 умивальник |
Розміри і позначення умивальників на плані

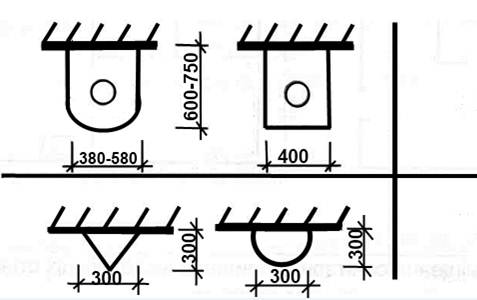

Рис.6 - Розміри і позначення унітазів та пісуарів на плані

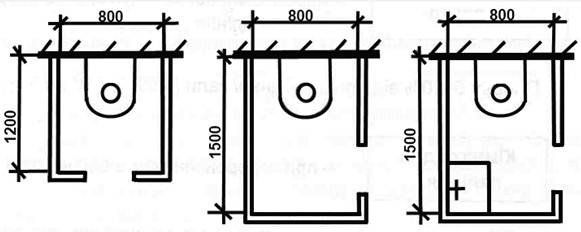

Рис.7 - Планувальні схеми убиральні (окремі кабіни)
/за наявності проходу/
Рис.8 - Мінімальні планувальні розміри умивальні

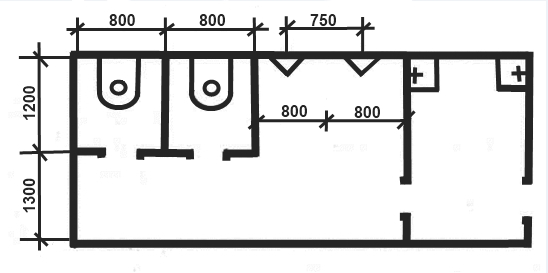

Рис.9 - Блочне зображення убиральні
|
|
|
|
