Устаткування для правки прутків і труб
|
|
|
|

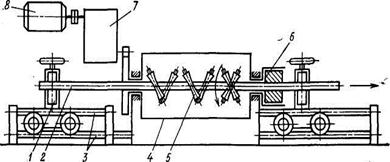

Рисунок 1.8 Схема правильно-калібровачного верстака
Правку прутків і труб здійснюють на правильно-калібрувальних верстатах і трубоправильних машинах.
Правильно-калібрувальний верстат (рис. 1.8) для виправлення круглого прокату і труб має правильне пристрій 4 у вигляді рами з трьома парами роликів 5, нахилених до осі прутка під кутом 20-25 °. При обертанні рами від приводу, що складається з електродвигуна 8 і коробки швидкостей 7, ролики обкатують пруток 2, роблячи правку, і одночасно переміщують пруток і візки 1, в яких він закріплений, по напрямних 3. Пристрій 6 призначений для полірування прутка.
Реверсування обертання рами дозволяє здійснювати необхідну кількість проходів прутка: для редагування за один-два проходи, для калібрування - за три проходи. Точність правки складає 0,5-0,9 мм на 1 м довжини. Верстати мод. 9412, 9416, 9417, 9419 призначені для редагування прутків діаметром відповідно 6-30, 12-40, 25-50, 60-100 мм. Найбільший прогин прутка до редагування на 1 м довжини становить 15-25 мм.
|
|
|
|
