Получить КУ на мультиплексоре с двумя управляющими входами

Синтезировать КУ для функции четырёх переменных на мультиплексоре с двумя управляющими входами.

Лекция №20. Сумматоры. Компараторы. АЛУ.

Самостоятельно:

Дана карта Карно:

Комбинационная схема сумматора

Анализ алгоритма сложения двоичных кодов показывает, что сложение младших битов и сложение всех остальных битов слагаемых производится по-разному. Различие обусловлено необходимостью учитывать биты переносов для всех битов слагаемых, кроме первого. Комбинационная схема, которая реализует сложение только для двух младших битов слагаемых, называется полусумматором, а схема, реализующая сложение для всех остальных битов слагаемых, называется сумматором, иногда используется также название полный сумматор.

Таблица 3.2. Таблица истинности полусумматора.

Введем следующие обозначения. Пусть а и b — участвующие в операции биты слагаемых, — бит результата, а р — бит переноса в следующий разряд. Основываясь на правилах сложения двоичных кодов, получим, что работа полусумматора может быть описана табл. 3.2.

Видно, что для бита переноса справедливо соотношение , а бит суммы получается как результат операции «Исключающее ИЛИ», . Схема полусумматора должна иметь два входа, на которые подаются складываемые биты а и b, и два выхода, на которых формируются бит суммы и бит переноса. Cхема полусумматора изображена на рис. 3.7. Для ее реализации требуется 14 транзисторов.

Рис. 3.7. Комбинационная схема полуссуматора.

Рис. 4.6. Структурная схема и УГО полусумматора.

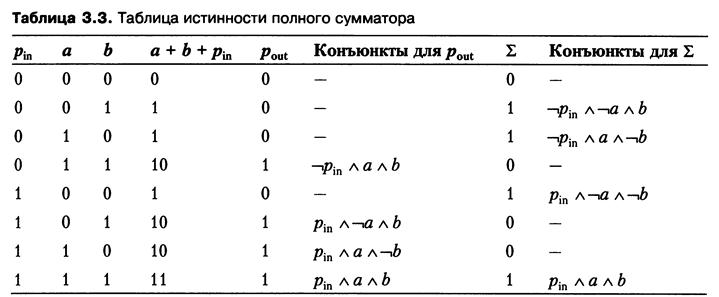

При сложении каждой следующей пары битов слагаемых необходимо учитывать бит переноса из предыдущего разряда. Следовательно, эта операция зависит от трех аргументов, а соответствующая комбинационная схема должна иметь три входа. В результате сложения текущей пары битов получаете бит текущего разряда суммы и бит переноса в следующий разряд. Поэтому схема должна иметь два выхода. Пусть, как и ранее, а и b обозначают биты слагаемых, а - бит результата. Пусть далее — бит переноса из предыдущего разряда, a p_out — бит переноса в следующий разряд. Тогда суммирование с учетом переносов можно описать в табл. 3.3.

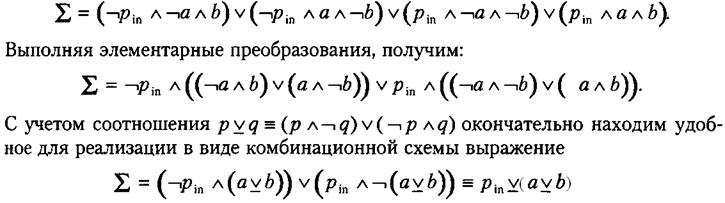

Построим ДНФ для каждого из результирующих битов операции. Построим выражение для бита :

Эта схема может быть построена на базе двух последовательно соединенных вентилей «Исключающее ИЛИ».

Построим теперь ДНФ для бита переноса в следующий разряд:

Группируя первую и последнюю, а также вторую и третью скобки и вынося общие множители, получим удобное для реализации в виде комбинационной схемы выражение:

Комбинационная схема полного сумматора приведена на рис. 3.8. Для ее реализации требуется 31 транзистор.

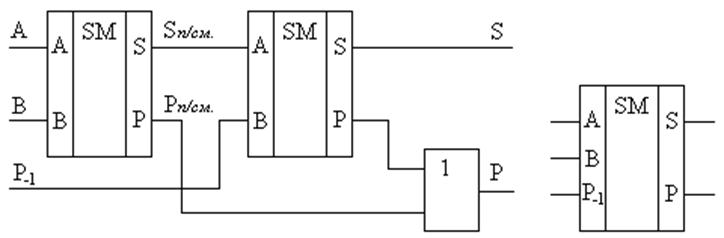

Анализируя полученные логические уравнения, можно сделать заключение о возможности реализации полного сумматора на основе двух полусумматоров и одного элемента ИЛИ. Структура полного одноразрядного сумматора представлена на рис. 4.7-а, а его УГО – на рис. 4.7-б.

а) б)

Рис. 4.7. Схема и УГО полного одноразрядного сумматора.

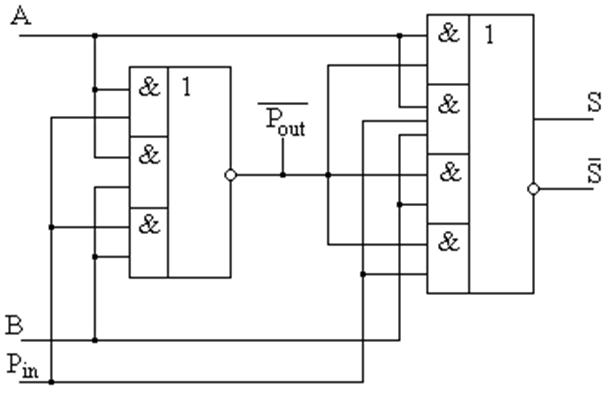

Из таблицы истинности полного одноразрядного сумматора (табл. 3.3) очевидно, что на выходе суммы S формируется единица, а на выходе переноса Р_out – нуль при наличии единицы на одном из входах A, B или Р_in. При наличии единиц на любых двух из трех входов полного сумматора, на выходе S будет нуль, а на выходе P_out – единица. При наличии на всех трех входах логических единиц, на обоих выходах сумматора присутствуют единицы. При нулях на всех трех входах выходы также принимают нулевые состояния. Структура, реализующая описанное правило и положенная в основу микросхем сумматоров 155 и 555 серий, приведена на рис. 4.8.

Рис. 4.8. Структурная схема одноразрядного полного сумматора, положенная в основу микросхем ТТЛ-типа.

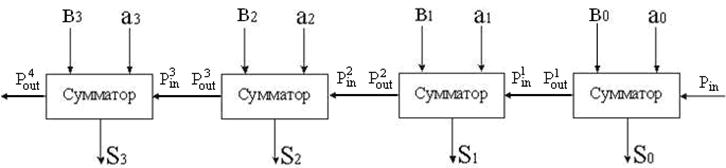

При суммировании многоразрядных двоичных чисел с помощью одноразрядных сумматоров их необходимо соединить в последовательные структуры. Выходы переноса Р _out микросхем младших разрядов подключаются к входам переноса Р _in микросхем старших разрядов. Отдельные разряды слагаемых подаются на входы А и В микросхем соответствующих разрядов, а с их выходов S снимаются разряды результата суммирования. Выход переноса P_out микросхемы самого старшего разряда является выходом переноса результата суммирования всего n -разрядного числа.

Для сложения двух многоразрядных двоичных чисел на каждый разряд необходим один полный сумматор. Только в младшем разряде можно обойтись полусумматором. На рис. 2.34 приведена схема, предназначенная для сложения двух четырехразрядных чисел А и В. Эта схема выпускается в интегральном исполнении. В ее младшем разряде также используется полный сумматор, чтобы иметь возможность наращивания разрядности схемы.

Рис. 2.34 – Сумматор с последовательным переносом.

Время выполнения операции в сумматоре с последовательным переносом намного больше времени сложения в одноразрядном сумматоре. Действительно, сигнал переноса только тогда может принять истинное значение, когда будет установлено правильное значение . Такой порядок выполнения операций называется последовательным переносом (Ripple Carry).

В сериях микросхем, выполненных по технологии ТТЛ и КМДП, имеются четырёхразрядные сумматоры, для которых справедливо условное обозначение, предложенное на рисунке 2.20. В элементах ТТЛ этому обозначению соответствует микросхема К555ИМ3.

Рис. 2.20. – Условное обозначение четырёхразрядного сумматора.
