Лекция 20. Структурная схема цифровой системы с обратной связью

Структурная схема цифровой системы с обратной связью.

Читать

Опустить

Если u(k) = sin(k), то имеем

Для исследования цифровых систем используются также логарифмические частотные характеристики:

· амплитудная

,

· фазовая

,

построенные в логарифмическом масштабе частот.

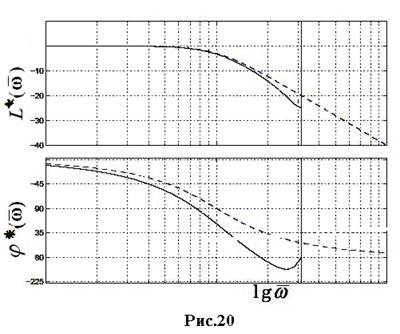

На рис. 20 изображены вкачестве примера логарифмические частотные характеристики непрерывной системы с передаточной функцией 1/ (р²+1.4p+1) (пунктир) и соответствующей цифровой системы (сплошная).

Достаточно полной математической моделью линейной цифровой системы управления с обратной связью (замкнутой цифровой системы) является разностное, уравнение, связывающее между собой управляемую последовательность с внешними воздействиями; для получения такого уравнения, как и в теории непрерывных систем, удобно использовать метод, связанный с построением и последующим преобразованием структурных схем цифровых систем.

Рассмотрим стандартную функциональную схему цифровой системы управления, изображенную на рис. 21.

Два измеряемых непрерывных сигнала - задающее воздействие и наблюдаемая величина - сканируются, т.е. подключаются поочередно к АЦП, с помощью мультиплексора. Применение мультиплексора позволяет избежать необходимости включения в схему двух АЦП для преобразования каждого из сигналов и в отдельности, что с экономической точки зрения в ряде случаев целесообразно. Рассматривая АЦП как ключ (дискретизатор), можно считать, что его функция заключается в том, чтобы получить задающую

,

и наблюдаемую

,

последовательности. Разумеется, АЦП преобразует сигналы и в цифровую форму не в одно и то же время . Однако, принимая во внимание, что время преобразования занимает ничтожную часть периода дискретизации T, задержками в выдаче задающей и наблюдаемой последовательностей можно пренебречь и считать, что они появляются на выходе АЦП в моменты замыкания ключа.

Программа работы ЦВМ определяется выбранным законом управления. Предположим, что в рассматриваемом случае используется линейный закон управления с прямой и обратной связью. При этом ЦВМ осуществляет следующие операции:

I) Преобразует задающую последовательность в последовательность прямой связи в соответствии с заданным алгоритмом. Этому алгоритму соответствует линейное разностное уравнение, связывающее последовательности и . Следовательно, можно считать, что рассматриваемая операция осуществляется дискретным фильтром прямой связи , описываемым упомянутым разностным уравнением.

II) преобразует наблюдаемую последовательность в последовательность обратной связи в соответствии с другим заданным алгоритмом, который в общем случае отличается от алгоритма преобразования в . При этом последовательности и оказываются связанными линейным разностным уравнением, что можно трактовать как преобразование последовательности в последовательность с помощью дискретного фильтра обратной связи ;

III) вычисляет управляющую последовательность

, (57)

как разность последовательностей прямой и обратной связи.

ЦАП, преобразующий управляющую последовательность и [ i ] в управляемый сигнал, можно рассматривать, как фиксатор нулевого порядка Ф. Пусть объект управления ОУ характеризуется передаточной функцией , связывающей преобразования Лапласа выходного сигнала объекта и управляющего воздействия . Управляемую величину

, (58)

можно рассматривать как сумму сигнала и возмущающего воздействия , приведенного к выходу объекта управления.

Будем считать, что в процессе измерения управляемая величина искажается шумом измерения так, что наблюдаемый сигнал

. (59)

Для получения математической модели цифровой системы управления осуществим дискретизацию сигналов и . При этом, используя (58) и (59), получаем уравнения связи

, (60)

где

- управляемая последовательность,

- последовательность выхода ОУ,

- возмущающая последовательность;

, (61)

где - наблюдаемая последовательность,

- последовательность шума измерения.

Заменяя ЦАП фиксатором и вводя фиктивные ключи (дискретизаторы), преобразующие соответственно в , переходим от схемы (рис.21) к блок-схеме, показанной на рис. 22.

Как видно из рис. 22, модель цифровой системы управления, ориентированная на дискретный фильтр, состоит из соединения трех дискретных фильтров: , и дискретного фильтра, эквивалентного последовательному соединению фиксатора, объекта и ключа. Так как по условию известны уравнения фильтров и , нетрудно найти соответствующие операторные передаточные функции этих фильтров и . Операторная передаточная функция объекта, управляемого от ЦВМ, может быть найдена по передаточной функции :

. (30)

Отбрасывая ключи и считая внешними воздействиями цифровой системы управления последовательности , а ее выходом последовательность , приходим к структурной схеме (рис. 23),

которая отображает разностные уравнения дискретных фильтров

,

, (62)

,

и уравнения связи (57), (60) и (61) во временной области. Используя Z-преобразование, записываем уравнения (57), (59) - (62) в изображениях. При этом получаем:

I) передаточную функцию объекта, управляемого от ЦВМ,

. (63)

2) передаточную функцию прямой связи

. (64)

3) передаточную функцию обратной связи

. (65)

а также уравнения связи

(66)

По уравнениям (62) - (65) строим структурную схему цифровой системы с обратной связью (рис. 24), отображающую уравнения дискретных фильтров и уравнения связи в комплексной области Z.

В настоящее время структуру системы, представленной на рис. 24, называют структурой с двумя степенями свободы, имея в виду два дискретных фильтра, входящих в управляющее устройство.

Как видим, рассмотрение всех сигналов как числовых последовательностей и введение соответствующих передаточных функций для алгоритмов ЦВМ и объекта управления с ЦАП и АЦП позволили получить структурную схему, аналогичную обычной структурной схеме непрерывной системы. Так же, как и для непрерывных систем, каждый дискретный фильтр подобно непрерывному звену изображается прямоугольником и описывается алгебраическим уравнением. Разница заключается лишь в том, что непрерывные звенья описываются уравнениями в преобразованиях Лапласа, а фильтры - уравнениями в Z – изображениях.

Следовательно, все правила преобразования структурных схем непрерывных систем применимы для упрощения и свертывания структурных схем цифровых систем.

Так, например, если используется закон управления по ошибке, то алгоритмы преобразования сигналов v [ i ] и y [ i ] совпадают. При этом

.

Тогда, перенося элемент суммирования 1 (рис. 24) на вход фильтра с передаточной функцией и используя соответствующее правило преобразования структурных схем непрерывных систем, приходим к структурной схеме цифровой системы управления с единичной обратной связью (рис. 25).

На этой схеме:

есть Z-преобразование последовательности ошибки управления

,

а

,

есть Z-преобразование последовательности шума измерения ошибки управления . Дело в том, что в цифровых системах с единичной обратной связью, как правило, измеряют не v (t) и y (t), а их разность - ошибку управления

,

и этот процесс сопровождается шумом измерения , так что наблюдается сигнал ошибки
