Последовательное соединение простых трубопроводов

Соединения простых трубопроводов. Сложный трубопровод.

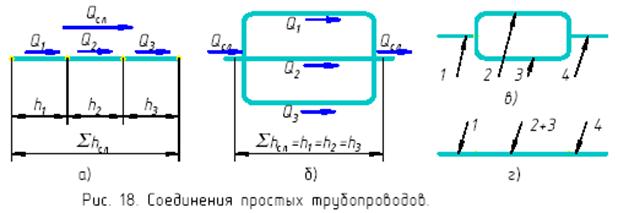

При последовательном соединении нескольких простых трубопроводов (например трех, см. рис.18, а) расходы в них одинаковы и такой же расход во всем сложном трубопроводе , состоящим из этих трех простых, т.е.

. (33)

Суммарные потери напора (или потери давления ) сложного трубопровода в данном случае будут равны сумме потерь в простых, т.е.

или . (34)

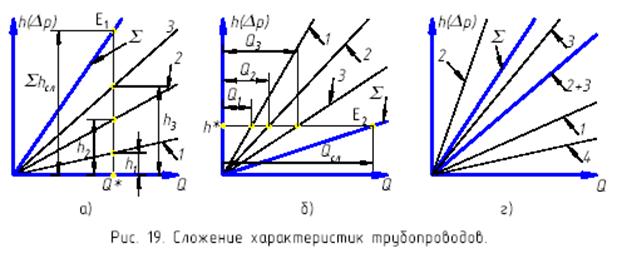

Формулы (33), (34) позволяют графическим сложением из характеристик простых трубопроводов (или их потребных напоров) получить аналогичную зависимость для сложного трубопровода. На рис. 19, а представлены характеристики трех простых трубопроводов (линии 1, 2 и 3). Сложение характеристик последовательно соединенных трубопроводов проводят при нескольких произвольно взятых расходах. Например, при Q = Q* по (34) определяют отрезок и получают точку, принадлежащую характеристике сложного трубопровода (точка Е₁). А затем по нескольким таким точкам проводят суммарную характеристику сложного трубопровода (линия ).
