Рабочие параметры монтажных кранов

Q – грузоподъемность, масса наибольшего груза, который может быть поднят краном, сохраняя устойчивость и прочность (в тоннах).

Н_кр – высота подъема, расстояние от уровня стоянки крана до крюка при стянутом полиспасте (в метрах).

L_кр – вылет крюка, расстояние между осью вращения поворотной платформы и осью, проходящей через центр крюковой обоймы (в метрах).

М_г – грузовой момент, произведение массы в тоннах на величину вылета крюка (в метрах).

При выборе монтажного крана исходят из требуемых величин:

Р– монтажная масса элемента;

Р_м=Р_э+Р_о;

Р_э - масса элемента;

Р_о - масса оснастки;

Н– тоже

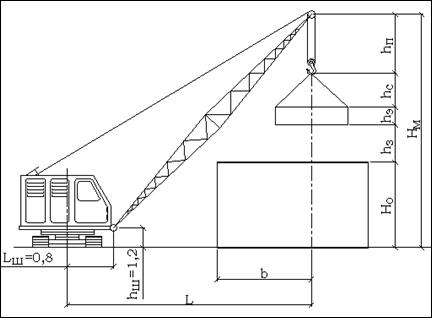

L= (d + b)(H_m –h_ш)/(h_з + h_э + h_с + h_п) + r_ш

H= Ho + h_з + h_э + h_с + h_п

Для башенных кранов, требуемый вылет крюка: L= (а/2)+в+с;

а – ширина кранового пути в метрах;

в – расстояние от кранового пути до проекции наиболее выступающей части здания со стороны крана;

с – расстояние до удаленного от выступающей части здания элемента;
