Способы изображения синусоидальных величин

Получение синусоидальной Э.Д.С.

В линейных электрических цепях синусоидальный ток возникает под действием синусоидальной Э.Д.С. Синусоидальную зависимость можно получить, вращая с постоянной скоростью в равномерном магнитном поле проводник в виде прямоугольной рамки площадью S. Тогда магнитный поток через рамку

, (3.7)

где - угол между нормалью к рамке и вектором магнитной индукции .

Поскольку при равномерном вращении рамки угловая скорость , то угол будет изменяться по закону и формула 3.7 примет следующий вид

.

Так как при вращении рамки пересекающий её магнитный поток всё время меняется, то по закону электромагнитной индукции в ней будет наводиться Э.Д.С. индукции

(3.8)

где Е₀ – амплитуда синусоидальной Э.Д.С.

Таким образом, в рамке возникает синусоидальная Э.Д.С., а если рамку замкнуть на нагрузку, то в цепи потечёт синусоидальный ток.

1. Графическое изображение синусоидальных величин.

Для сравнения электрических величин, изменяющихся по синусоидальному закону, необходимо знать разность их начальных фаз. Если, например, на каком - либо участке ток и напряжение имеют одинаковые начальные фазы, говорят, что они совпадают по фазе. Если график изменения во времени напряжения на каком - либо участке цепи пересекает координату времени t раньше графика тока , то говорят, что напряжение по времени опережает ток.

2. Векторное изображение синусоидальных величин.

При гармоническом изменении синусоидальной величины постоянной остаётся амплитуда. Этим можно воспользоваться для определения мгновенного значения электрической величины, не рассматривая графика её зависимости от времени.

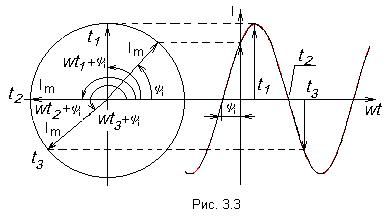

Синусоидальную функцию времени можно изобразить вектором, равным амплитуде данной функции, равномерно вращающимся с угловой скоростью ω. При этом начальное положение вектора определяется (для t=0) его начальной фазой .

При изображении синусоидальной Э.Д.С., напряжений и токов из начала координат проводят векторы, равные амплитудным значениям этих величин, под углом к горизонтальной оси. Положительные углы откладываются против часовой стрелки.

Если вращать вектор против часовой стрелки, то в любой момент времени он составит с горизонтальной осью угол, равный . Проекция вращающегося вектора на ось ординат (ось мгновенных значений) равна мгновенному значению синусоидальной величины.

Совокупность векторов на плоскости, изображающих Э.Д.С., напряжения, токи одной частоты, называют векторной диаграммой.

При исследовании установившихся режимов векторы неподвижны, их длина равна действующим значениям электрических величин.

С помощью векторов можно производить геометрическое суммирование электрических величин.

Так, на рис. 3.4 показаны векторы токов и , а также вектор их геометрической суммы . Углы обозначают начальные фазы токов.

3. Представление синусоидальных величин комплексными числами.

Синусоидально изменяющуюся электрическую величину можно представить комплексным числом и изобразить в виде вектора на комплексной плоскости с прямоугольной системой координат.

Комплексное число состоит из действительной (вещественной) и мнимой частей. По оси ординат откладывают мнимую часть комплексного числа, а ось обозначают +j; по оси абсцисс – действительную часть комплексного числа, а ось обозначают +1.

На комплексной плоскости синусоидальная величина может изображаться в виде модуля и аргумента или в виде двух составляющих вектора, направленных по действительной и мнимой осям.

Например, синусоидальный ток представляют вектором , модулем которого является значение амплитуды тока , а аргументом – начальная фаза , которую можно выражать в радианах или в градусах (рис. 3.5).

Составляющим вектора по действительной оси будет , а по мнимой - , то есть

.

Вектор называют комплексной амплитудой тока.

Обычно при расчётах пользуются действующими значениями.

При построении векторных диаграмм точно фиксируют угол сдвига между векторами, а положение их относительно осей комплексной плоскости может быть произвольным, поэтому оси можно не изображать.

При анализе электрических цепей переменного тока приходится иметь дело с умножением и делением электрических величин. В этом случае удобно пользоваться комплексами этих величин, записанными в показательной форме:

,

где - оператор поворота единичного вектора относительно оси действительных величин.

Например, при

Умножение на j означает поворот вектора на +90 градусов (в сторону, противоположную направлению движения стрелки часов).

Умножение на –j означает поворот вектора на угол –90 градусов (по часовой стрелке).
