Широкоуниверсальный консольно-фрезерный станок мод. 6Р82Ш

Конструкция станка. Общий вид широкоуниверсального консольно-фрезерного станка мод. 6Р82Ш показан на рис. 9.2, основные узлы станка и их взаим­ное расположение представлены на рис. 9.3; кинематическая схема станка - на рис. 9.4.

Привод горизонтального шпинделя (главного движения) осуществляется по кинематической цепи от двигателя с час­тотой вращения 1460 об/мин через зубчатые передачи. Число ступеней частот вращения равно числу вариантов раз­личных передаточных отношений от двигателя до горизонтального

шпинделя, т. е. 3x3X2=18. Наименьшая п _min и наибольшая n _max частота вращения определяются по уравнениям кинематических цепей:

Привод шпинделя поворотной головки осущест­вляется по кинематической цепи от двигателя с частотой вращения 1430 об/мин через зубчатые передачи. Число ступеней вращения равно 2×3×2=12. Наименьшая n_min и наибольшая n_max частота вращения шпинде­ля поворотной головки определяются по уравнениям кинематиче­ских цепей:

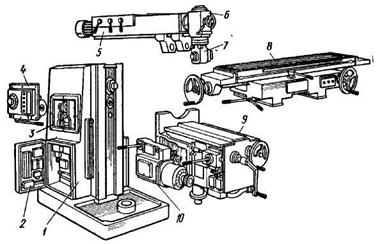

Рис. 9.3. Расположение
