Конструктивные схемы каркасных крупнопанельных зданий

Конструктивные схемы бескаркасных крупнопанельных зданий

Виды крупных панелей

а – однослойная; б – трехслойная; в – двухслойная

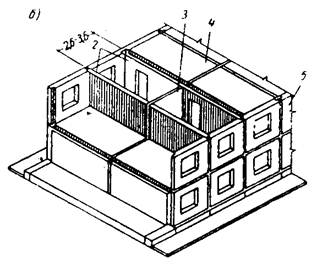

а - с несущими продольными стенами; б – то же, поперечными:

1- несущие стены продольные; 2 – то же, поперечные; 3 – перегородки; 4 – панели перекрытий;

5 – самонесущие панели наружных стен

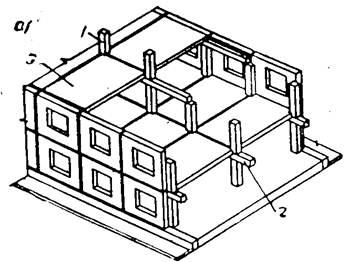

а – с полным каркасом и продольными ригелями; б - то же, безригельный вариант:

1 – стойки (колонны); 2 – продольные ригели; 3 – панели перекрытий, опирающиеся на ригели;

4 – то же, опирающиеся на колонны
