Точность траекторных измерений

Погрешность измерения траектории обусловлена:

· инструментальными случайными погрешностями измерительных средств, привязки к СЕВ, передачи и обработки результатов;

· систематическими погрешностями, вызванными неточностью установки, юстировки измерительных средств и топографической привязки;

· методическими регулярными погрешностями, обусловленными принятыми методами траекторных измерений.

Для оценки точности измерительных средств на измерительном пункте и измерительной трассе осуществляют их периодическую метрологическую аттестацию (паспортизацию).

Статическая обработка, основанная на использовании структурной и временной избыточности, позволяет повысить точность результатов траекторных измерений.

2. МЕТОДЫ ИЗМЕРЕНИЯ ТРАЕКТОРИИ

На измерительных трассах при испытании летательного аппарата применяются, главным образом, пеленгационный и дальномерно–пеленгационный методы измерения траектории.

Пеленгационный метод реализуется при использовании угломерных измерительных средств – кинотеодолитов или фазовых пеленгаторов.

Измерение координат траектории летательного аппарата кинотеодолитами

Для определения координат траектории летательного аппарата достаточно измерить кинотеодолитами с двух измерительных пунктов i и j углы места летательного аппарата и азимуты или фазовыми пеленгаторами косинусы направляющих углов (рис. 7).

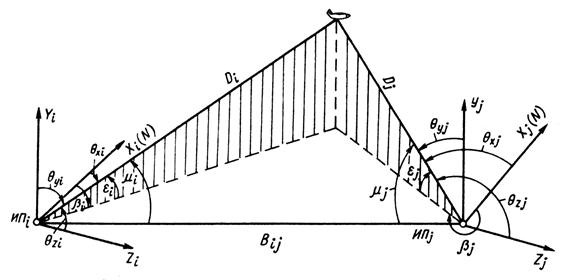

Рис. 7. Схема пеленгационного метода траекторных измерений

Измерительные пункты должны находиться друг от друга на некотором расстоянии , называемом измерительной базой.

Для расчета координат летательного аппарата по измеренным углам используют наиболее употребительные в практике формулы прямой засечки. Если начало местной системы координат находится в измерительном пункте i, то формулы для определения имеют вид

где – углы места и азимута для пункта i; – наклонная дальность от кинотеодолита i -го пункта до летательного аппарата, которая определяется по формуле

где – длина измерительной базы.

Если начало местной системы координат находится в пункте j, то вместо азимутов, углов места и дальности для пункта i в формулы подставляются параметры для пункта j.

– углы наклона линий визирования, лежащие в плоскости, проходящей через измерительную базу и линии визирования летательного аппарата, с i -го и j -ro измерительных пунктов. Они вычисляются по формулам

,

,

– координаты начала О_j системы в системе координат .

– координаты начала О_i системы в системе координат .

Наклонные дальности определяются по формулам

Точность определения координат летательного аппарата оценивается обычно при следующих допущениях:

· систематические погрешности выявлены и устранены;

· случайная погрешность имеет нормальный закон распределения;

· кривизна земной поверхности не учитывается;

· неточность привязки результатов измерений двух измерительных пунктов к СЕВ пренебрежимо мала;

· погрешности измерений первичных параметров независимы.

Измерение координат траектории летательного аппарата фазовыми пеленгаторами

Направляющие косинусы измеряются фазовыми пеленгаторами на основании измерения разности фаз. Разность фаз равна числу радиоволн, которое укладывается на расстоянии (рис. 8), т.е. , где – длина радиоволны.

Рис. 8. Принцип работы фазового пеленгатора.

Из треугольника A₁BA₂ имеем . Обозначим , где Ф_к – калибровочный коэффициент, равный расстоянию между антеннами A₁A₂, выраженный в длинах волн. Тогда

.

Измерив разность фаз и зная калибровочный коэффициент Ф_к, можно определить угол (направляющий косинус) между антенной базой и направлением на летательный аппарат.

Расчетные формулы для определения координат траектории летательного аппарата при применении фазовых пеленгаторов будут такими же, как и для кинотеодолитов, принимая во внимание, что

При фазометрических измерениях каждый пеленгатор на ИП _i и ИП _j измеряет направляющие косинусы . Приняв , можно получить выражения, определяющие зоны равной точности, в виде:

где B_ij – величина измерительной базы; – методические коэффициенты, которые определяются из следующих выражений

– суммарная погрешность, состоящая из составляющих, которые определяются опытным путем или рассчитываются

,

где – разность фаз приходящих радиоволн; – длина радиоволны; –база.

Методическая погрешность зависит от выбора направлений полетов относительно ИП. Рекомендуется выбирать направление полетов перпендикулярно измерительной базе ближе к ее середине. В случае пеленгационного метода невыгодно проводить полеты параллельно измерительной базе.

Характер изменения методических коэффициентов в зависимости от высоты полета летательного аппарата оптимален тогда, когда линии визирования его измерительными средствами пересекаются под прямым углом. Уменьшение этого угла увеличивает методическую погрешность. Поэтому уменьшение погрешности траекторных измерений на больших высотах при заданной величине измерительной базы может быть достигнуто выбором более точных измерительных средств.

Дальномерно–пеленгационный метод основан на измерении дальности (D) и угловых направлений () на летательный аппарат, которые определяют его положение в системе полярных координат. Дальномерно–пеленгационный метод реализуется с помощью радиолокационных станций. Для получения прямоугольных координат полярные координаты летательного аппарата пересчитываются по следующим формулам:

где D_i – наклонная дальность от радиолокационной станции до летательного аппарата; – азимут и угол места летательного аппарата, измеренные радиолокационной станцией.

Измерения могут быть выполнены с одного измерительного пункта, что является большим преимуществом метода (сокращение количества измерительных пунктов, а, следовательно, упрощение эксплуатации измерительной трассы). Точность измерения координат этим методом не зависит от азимутального направления визирования летательного аппарата, чем облегчается выбор направления их полетов.

Для увеличения точности измерения координат летательного аппарата дальномерно–пеленгационным методом можно дальность измерять радиолокационной станцией, а углы и , которые радиолокационная станция измеряет со значительными погрешностями, измерять с высокой точностью кинотеодолитами или фазовыми пеленгаторами. В этом случае начало местной системы координат помещают в точку стояния кинотеодолита и пересчитывают дальность, полученную при помощи радиолокационной станции, также в эту точку. Если же в качестве угломерного измерительного средства используется фазовый пеленгатор, то начало местной системы координат помещают в центр его антенного поля.

При небольшом удалении летательного аппарата от измерительного пункта (до 100 км) пеленгационным методом можно измерить траекторию летательного аппарата точнее, чем дальномерно–пеленгационным. Однако на больших удалениях летательного аппарата от измерительного пункта точность измерения координат траектории пеленгационным методом резко уменьшается. Значительным преимуществом дальномерно–пеленгационного метода является его однопунктность.

Погрешности измерения прямоугольных координат радиолокационной станцией пропорциональны погрешностям в измерении углов , , дальности и зависят от положения летательного аппарата относительно радиолокационной станции.

Формулы для расчета кривых точности измерения координат при дальномерно–пеленгационном методе имеют вид:

Для координаты z кривые равной точности измерения могут быть получены, если кривые для координаты х повернуть на 90° относительно оси OY.

Кривые равной точности измерения координаты у (высоты) являются окружностями, центром которых будет местоположение радиолокационной станции С, а радиусом –

При построении кривых принимают и не зависят от дальности.

При значительном удалении летательного аппарата от радиолокационной станции кривые равной точности из окружностей вырождаются в прямые линии.

Применяемые на измерительных трассах измерительные средства (кинотеодолиты, фазовые пеленгаторы, радиолокационные станции) дают возможность по измеренным первичным параметрам непосредственно получить координаты траектории летательного аппарата. Данные о его скорости и ускорении получаются аппаратурным путем или путем численного дифференцирования координат. При таком методе определения скорости летательного аппарата возникают погрешности, зависящие, главным образом, от степени полинома, аппроксимирующего рассматриваемый участок траектории. В большинстве случаев удовлетворительные результаты получают при аппроксимации траектории полиномом 2–3-го порядка. Только в редких случаях, когда траектория значительно изменяется по времени, степень полинома повышают до 6-го порядка. Алгоритмы и программы для определения скорости имеются на каждой измерительной трассе.

При размещении измерительных пунктов и измерительных средств на траектории измерительной трассы следует руководствоваться следующими соображениями:

· расположение кинотеодолитов должно предусматривать прямую видимость всей зоны ВПП для обеспечения траекторных измерений во время взлетов и посадок летательных аппаратов, а также тарировок ПВД, когда летательный аппарат летает вдоль ВПП, служащей ему ориентиром;

· кинотеодолиты располагают по обе стороны ВПП (желательно на равных расстояниях) с целью уменьшения методических погрешностей;

· угловые скорости перемещения летательного аппарата относительно измерительного пункта не должны превышать допустимых угловых скоростей отслеживания летательного аппарата кинотеодолитами или фазовыми пеленгаторами, гарантируемых заводом–изготовителем этих измерительных средств;

· длины измерительной базы (В_ij) при реализации пеленгационного метода для достижения возможно высокой точности траекторных измерений должны находиться в соответствующем соотношении с высотами полета летательного аппарата;

· расстановка оптических измерительных средств должна учитывать положение солнца (против солнца съемку делать нельзя) в часы, когда необходимо их использование.

Дальность прямой видимости летательного аппарата может быть вычислена по формуле , км,

где D – дальность прямой видимости, км; Н – высота полета летательного аппарата, м; h – высота стояния оптического измерительного средства или высота антенны радиолокационной станции, м.

Дальность фотографирования летательного аппарата днем можно грубо принять равной ~ 50 км для летательного аппарата без трассера и ~ 100 км для летательного аппарата с трассером.

3. СРЕДСТВА ДЛЯ ТРАЕКТОРНЫХ ИЗМЕРЕНИЙ

Кинотеодолиты используются: для стационарной установки (обычно на башне) и в передвижном варианте. Последняя модификация дает возможность выполнять траекторные измерения при изменении направления измерительной трассы или величины базы между кинотеодолитами.

Конструкция стационарного кинотеодолита имеет значительные габаритные размеры и массу. Точность измерения им углов очень высока. Для обеспечения этого требуется постройка башен специальной конструкции, обеспечивающей ее необходимую жесткость.

Кинотеодолиты имеют ряд положительных свойств:

· высокую точность измерения углов;

· возможность получения наглядной картины (в виде фильма) протекающего процесса;

· возможность выполнения измерений в воздушном пространстве почти без ограничения.

К недостаткам кинотеодолитов можно отнести:

· ограничение их применения в случае плохих метеоусловий (туман, облачность и т.п.);

· зависимость получения изображений от освещенности;

· сложность наведения кинотеодолита на летательный аппарат при больших его удалениях;

· большое влияние атмосферной рефракции в приземном слое воздуха на точность измерений.

Перед съемкой кинотеодолиты подлежат проверке и юстировке в соответствии с инструкцией по их эксплуатации. На рис. 9 показан общий вид кинотеодолита.

Рис. 9. Общий вид кинотеодолита.

Результаты измерений углового положения летательного аппарата кинотеодолитом (углы и ) регистрируются покадрово на фотопленке. Если летательный аппарат находится на пересечении перекрестия, то оптическая ось главного телескопа кинотеодолита точно направлена на летательный аппарат, и его положение можно определить по показаниям вертикального и горизонтального лимбов кинотеодолита. Если же изображение летательного аппарата не совпадает с центром кадра, т.е. имеет место неточность слежения, то это следует учитывать при определении истинных значений углов и . Для уменьшения неточности слежения в составе кинотеодолита предусматривается следящая система, воспринимающая инфракрасное излучение от летательного аппарата приемниками, расположенными на кинотеодолите. Для точного определения координат летательного аппарата и поправок на ошибки слежения нужно знать фокусное расстояние объектива кинотеодолита и положение оптического центра снимка в момент регистрации. Эти величины, определяемые заводом, являются его константами. Важной характеристикой кинотеодолита является дальность фотографирования по отрицательному контрасту. Существенным при этом является сохранение постоянства фокусного расстояния объектива кинотеодолита в условиях эксплуатации, так как дефокусировка порядка 0,1 мм приводит к уменьшению дальности фотографирования на 20... 30%.

У оптических измерительных средств, в том числе и кинотеодолитов, источником информации является изображение летательного аппарата на фотопленке. За критерий качества изображения принимается разрешающая способность фотооптической системы, величина которой обратна предельно разрешающему линейному расстоянию между двумя точечными или линейными объектами съемки.

Разрешающая способность зависит от многих факторов, сопутствующих съемке (апертура объектива, освещенность) и обработке фотопленки (тип пленки, режим фотохимической обработки) и т.п. Другими важнейшими характеристиками кинотеодолита являются его изобразительные свойства, оцениваемые оптической передаточной функцией.

Оптическая передаточная функция характеризует свойства оптических измерительных средств по передаче спектра пространственных частот от летательного аппарата к его изображению. Модуль оптической передаточной функции, называемый частотно–контрастной характеристикой, определяет снижение контраста, а аргумент, представляющий собой фазово–частотную характеристику – продольное смещение изображения по отношению к тому, которое должно быть при идеальной оптике.

Таким образом, работа оптических измерительных средств в значительной мере зависит от:

· оптических характеристик измерительной трассы;

· тщательности юстировки и фокусировки кинотеодолитов;

· правильности экспонирования;

· типа фотоматериала и его фотохимической обработки.

Суммарная погрешность оптических измерений зависит не только от конструктивных особенностей и технического состояния оптических измерительных средств, но также и от физического состояния атмосферы. Атмосферная земная рефракция может значительно исказить выполняемые кинотеодолитами измерения углов места () в приземных слоях воздуха. Например, погрешность от рефракции может достигать 35'. Кроме влияния на величину суммарной погрешности, атмосфера вызывает ослабление интенсивности электромагнитной (световой) волны, что приводит к уменьшению дальности действия оптических измерительных средств. Поправки на рефракцию в значения углов места учитываются выражением: , где – действительный угол места летательного аппарата; – поправка на вертикальную рефракцию.

Величина зависит от температуры, влажности и давления атмосферы, а также от угла места и дальности до летательного аппарата от измерительного пункта.

Колебания изображения летательного аппарата из-за турбулентности атмосферы не вызывают систематической погрешности в измерениях вертикальных углов, но случайные погрешности увеличиваются до 40... 45" и больше и могут быть оценены только качественно.

При использовании кинотеодолитов необходимо соблюдение следующих условий:

· прямая видимость летательного аппарата с измерительного пункта во всей необходимой зоне полета летательного аппарата;

· перекрытие измерительных зон кинотеодолитами с соседних измерительных пунктов для получения непрерывных измерений траектории летательного аппарата;

· минимум методической погрешности, т.е. выбор трассы полета перпендикулярно измерительной базе на таком расстоянии от измерительного пункта, чтобы угловые скорости и ускорения при отслеживании кинотеодолитами летательного аппарата не превышали допустимых для кинотеодолита величин.

Для уменьшения влияния атмосферной рефракции кинотеодолиты устанавливаются на башнях высотой ~ 5 м. Геодезическая привязка точек установки кинотеодолитов проводится с погрешностями, не превышающими 30 см.
