Расчет трубопроводов, соединенных параллельно
|
|
|
|
Расчет трубопроводов, соединенных последовательно
Q 1 = Q 2 = Q 3 = Q = const - условие неразрывности потока;
Σ h пот. = Σ h 1 + Σ h 2 + Σ h 3

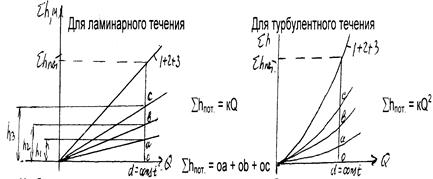

Рис. Построение суммарной характеристики
Чтобы построить суммарную характеристику всего трубопровода, нужно сложить потери напора на всех участках при постоянном расходе Q = const.
Q = Q 1 + Q 2 + Q 3;
Σ h пот. = Н М – Н N = Σ h 1 = Σ h 2 = Σ h 3
Потери напора в каждом рукаве одинаковы.
Чтобы построить суммарную характеристику трубопроводов, соединенных параллельно, нужно сложить расходы всех рукавов при Σ h пот. = const (Q = oa + ob + oc)
.
|
|
|
|
|
