Расчет конструкций кладки на срез

Разрушение кладки от среза может произойти по неперевязанным и по перевязанным сечениям (рис. 9).

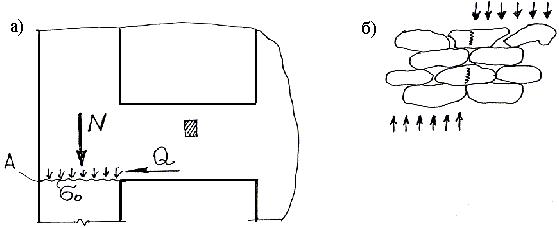

Рис. 9. К расчету: а) кладки крайнего простенка дома на срез по неперевязанному сечению; б) бутовой кладки на срез по перевязанному сечению

Расчет кладки на срез по горизонтальному неперевязанному шву выполняется по формуле

где (распор от перемычки); – расчетное сопротивление кладки срезу по неперевязанному сечению [1, табл. 10]; n– коэффициент, зависящий от вида камня, n=1– для кладки из полнотелого кирпича; n=0.5 – для кладки из пустотелого кирпича [1, п. 4.20]; – коэффициент трения по шву кладки, для кирпича и камней правильной формы =0,95;. – среднее напряжение сжатия от силы, определенной по расчетной нагрузке с учетом пониженной величины коэффициента надежности; ,

; – расчетная площадь сечения.

Расчет кладки на срез по перевязанному сечению выполняется по формуле

,

где – расчетное сопротивление кладки срезу по перевязанному сечению, отнесенное только к площади сечения камня или кирпича (за вычетом площади сечения вертикальных швов).
