Примесные полупроводники

Скорость генерации (число освобождающихся в единицу времени электронно-дырочных пар) зависит от температуры полупроводника и ширины его запрещенной зоны.

В стационарном режиме существует динамическое равновесие: скорость генерации равна скорости рекомбинации, следовательно

или . (8.29).

По формуле (8.29) можно определить число свободных электронов в полупроводнике. Так, например, при комнатной температуре число свободных электронов в германии , в кремнии – .

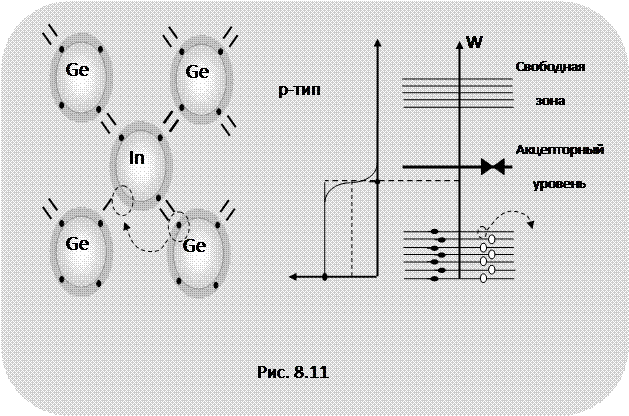

В электронике часто применяют полупроводники, у которых часть атомов основного вещества в узлах кристаллической решетки замещена атомами другого вещества, валентность которого отличается от валентности основного элемента на единицу. Такие полупроводники называют примесными, они существенно отличаются от собственных механизмом образования носителей тока. Для германия и кремния чаще всего используют пятивалентные (фосфор, мышьяк) и трехвалентные примеси (бор, индий, галлий). Примеси, валентность которых превосходит валентность основного элемента, способствуют образованию электронной проводимости (полупроводники n-типа), а примеси, валентность которых меньше валентности основного элемента, обуславливают дырочную проводимость полупроводника (полупроводники р-типа). На рисунках 8.10 и 8.11 показана молекулярная структура примесного полупроводника n - и р-типа и соответствующая им энергетическая структура.

Если же в качестве примеси использовать трехвалентный индий (акцепторная примесь), то одна из связей не может быть реализована, т.к. для этого не достает одного валентного электрона. Недостающая связь может быть заполнена в результате перехода электрона с одного из соседних атомов германия. При этом дырка перемещается к указанному атому.

В энергетической структуре в данном случае появляется дополнительный (акцепторный) уровень, расположенный рядом с валентной зоной. Уровень Ферми приходится на верхний уровень валентной зоны. При функция Ферми-Дирака в области акцепторного уровня отличается от нуля. На акцепторный уровень переходят электроны из валентной зоны. Эти электроны присоединяются к атомам акцептора, превращая их в отрицательные ионы, которые неподвижны (в виду большого энергетического барьера). В атоме германия (в валентной зоне) образуются дырки - носители тока.

Диод, p-n – переход

Рассмотрим процессы, протекающие на границе раздела двух полупроводников p- и n - типа (рис. 8.12).

Поскольку в полупроводнике p-типа имеется повышенная концентрация дырок, а в полупроводнике n-типа – повышенная концентрация свободных электронов, то первоначально развивается процесс диффузии дырок в n-полупроводник, электронов в p-полупроводник.

В приграничной области образуется так называемый двойной электрический слой из перешедших границу электронов и дырок, который препятствует дальнейшему переходу носителей. Таким образом, направленная диффузия электронов и дырок приводит к появлению скачка потенциала на границе раздела полупроводников.

При подключении источника ЭДС к системе полупроводников возможны два случая: а) увеличение скачка потенциала (непропускное направление); б) уменьшение скачка потенциала (пропускное направление). При подключении источника в непропускном направлении (²плюс² источника подключается к n-полупроводнику) переход основных носителей еще больше затрудняется. Система полупроводников в указанном направлении характеризуется большим сопротивлением, протекающий при этом ток малой величины обусловлен движением не основных носителей (дырок в полупроводнике n-типа и электронов в полупроводнике p-типа).

При подключении источника в пропускном направлении (²плюс² источника подключается к p-полупроводнику) диффузия основных носителей возобновляется. Данное направление в системе полупроводников характеризуется большой электропроводностью.

На рисунке 8.13 представлена вольтамперная характеристика p-n – перехода, т. е. зависимость силы тока от приложенного к системе электрического напряжения в прямом и обратном (пропускном и непропускном) направлении. Прямой ток в десятки и сотни раз превышает обратный. Благодаря указанному эффекту p-n – переход используется для создания полупроводниковых диодов – выпрямителей переменного тока.
