Напряжения в расчетном сечении основания насыпи от элементарных нагрузок

Напряжения на контакте насыпи с основанием

Общая характеристика насыпи

Расчет осадок оснований насыпи.

Линия 1 категории; двухпутная насыпь высотой Н=16,48 м; грунт насыпи - суглинок; удельный вес частиц грунта gs=26,97 кН/м3; влажность W=20%. В соответствии с СТН Ц-01-95, ранее выполненными расчетами принимаются следующие данные: ширина основной площадки В=7,6м; h₁=6 м; m₁=1,5; h₂=4,04 м, m₂=1,75; Н_бр=6,62м; В_бр=4,0 м; m_бр=2.

Построенная по данным прил. 1.4.1 эпюра напряжений сложной конфигурации (рис. 1.4.1) делится на элементарные нагрузки прямоугольной и треугольной формы. От каждой элементарной нагрузки определяются напряжения в основании насыпи:

s_z-i = s_0-iI_z-i

I_z-i = f(y_i/b_i,z_i/b_i)

Расчет выполняется в табличной форме (прил. 1.4).

Приложение 1.4 Расчет параметров напряжений в природном состоянии и после нагружения насыпью и действующими нагрузками.

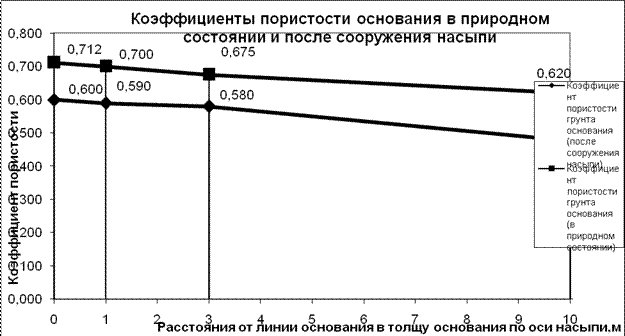

Рисунок 4.4

Рисунок 4.5. Эпюра относительных осадок

Рисунок 4.6
