Максимальний струмовий захист з витримкою часу

РЕЛЕЙНИЙ ЗАХИСТ

Вибір високовольтних апаратів для захисту від перенапруги

Для захисту електрообладнання ЦРП від перенапруги для кожної секції шин із каталогу вибираємо магнітно-вентельний розрядник типу РВТ-6.

Виконуємо розрахунок уставок релейного захисту трансформатора КТП.

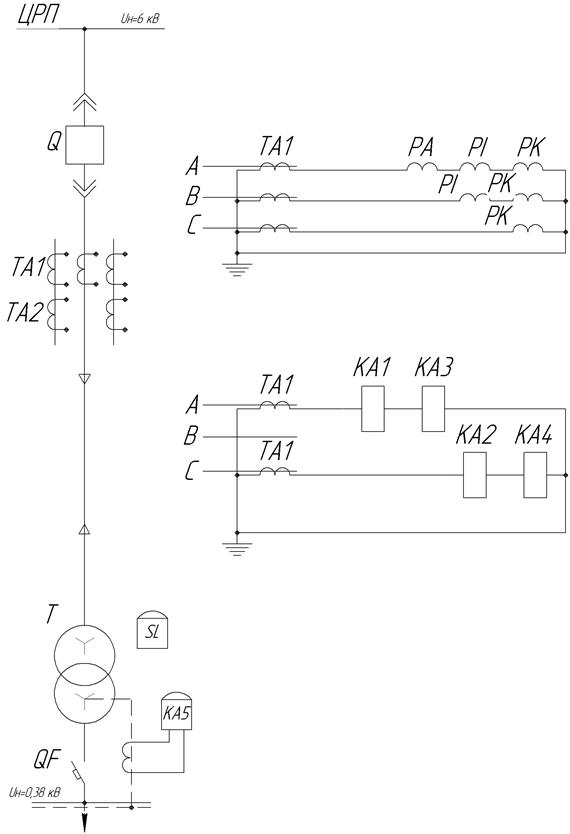

Пояснююча схема приєднання трансформатора КТП приведена на рисунку 7.1.

Струм спрацьовування захисту

;

де – струм, споживаємий обмоткою ВН трансформатора КТП в режимі максимального навантаження;

– коефіцієнт надійності реле РТ-40;

– коефіцієнт враховуючий підвищення струму навантаження при самозапуску двигунів;

– коефіцієнт повернення.

Струм спрацювання реле

;

де – коефіцієнт схеми для схеми повна зірка;

– коефіцієнт трансформації трансформатора струму.

Із каталогу вибираємо реле типу РТ-40/2 із струмом спрацювання від 0,5 до 2 А. Приймаємо уставку спрацювання реле .

Струм спрацювання захисту

;

Коефіцієнт чутливості захисту

;

де .

Рис. 7.1 – Схема приєднання
