Определение характеристик трехфазного КЗ согласно перечня методических указаний с использованием метода расчётных кривых

Определение суммарного тока трехфазного КЗ для второй К2(3) точки трехфазного КЗ

На рис. 10 представлена схема замещения для точки КЗ - К2⁽³⁾

Проведем эквивалентирование схемы.

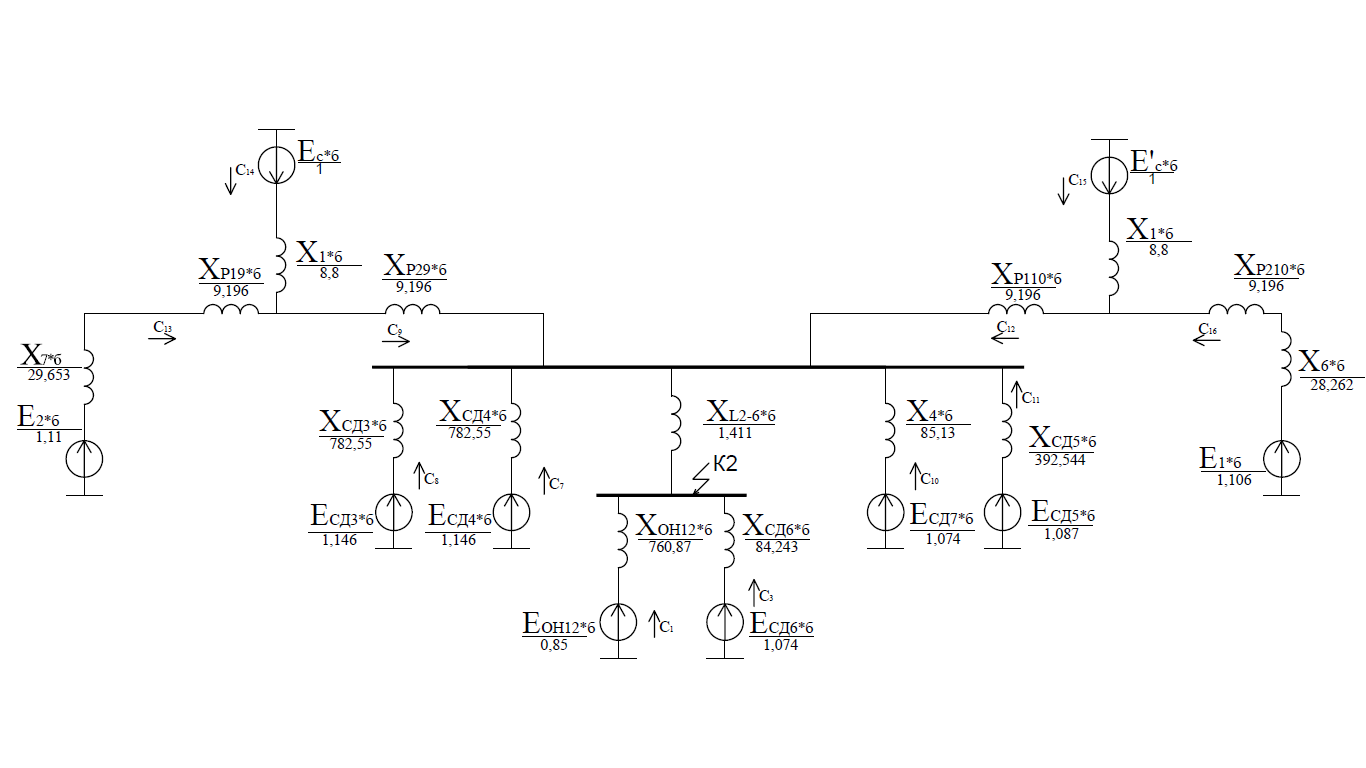

Эти преобразования представлены на рис. 11

Рис. 11 Схема замещения 2

Эти преобразования представлены на рис. 12

Рис. 12 Схема замещения 3

Эти преобразования представлены на рис. 13

Рис. 13 Схема замещения 4

Эти преобразования представлены на рис. 14

Рис. 14 Схема замещения 5

Эти преобразования представлены на рис. 15

Рис. 15 Схема замещения 6

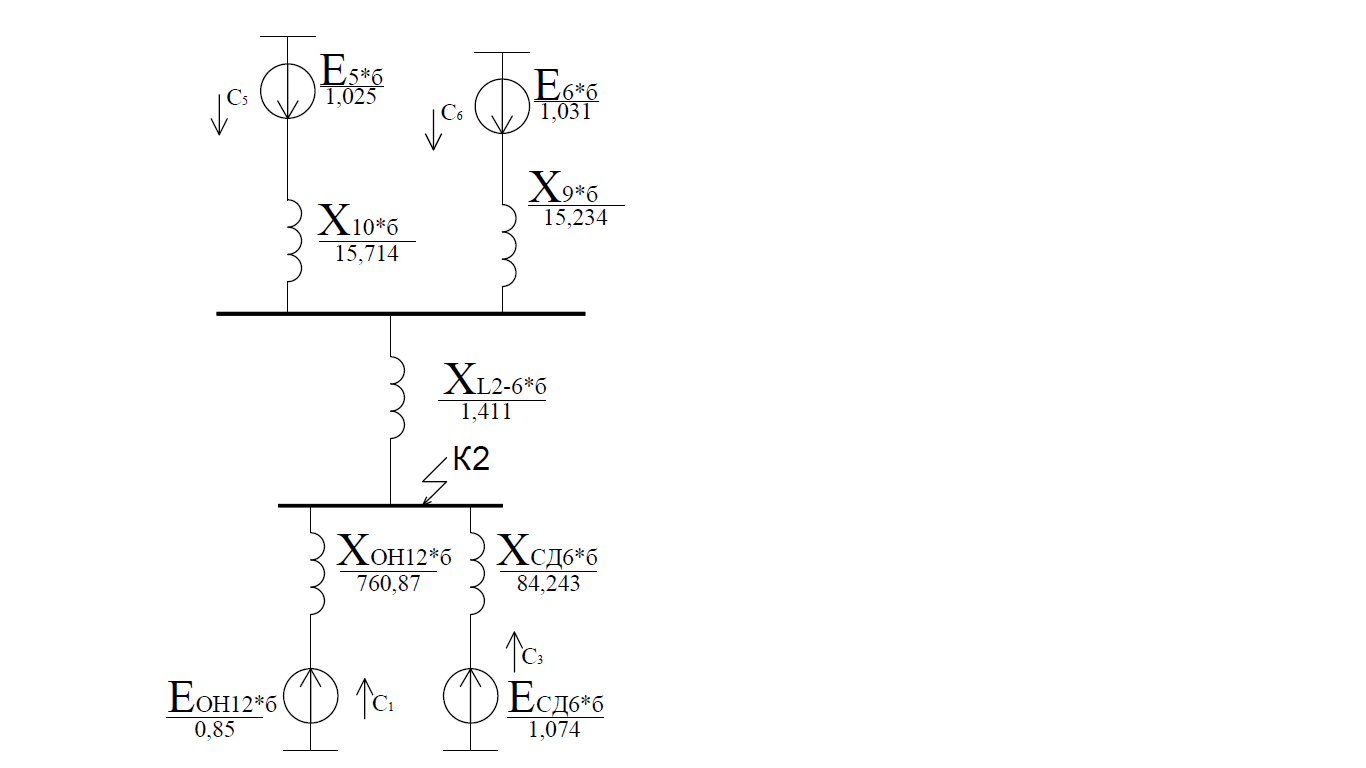

Эти преобразования представлены на рис. 16

Рис. 16 Схема замещения 7

Определяем суммарный ток КЗ:

--

Сверхпереходной ток КЗ в точке К2:

кА

Ток І’’_S протекает в схеме замещения 7 на рис. 16.

Расчётные кривые представляют собой графическое отображение зависимостей: I_*nt=f(X_*расч) при t=var, где I_*nt - периодическая составляющая тока КЗ в любой момент времени t, выраженная в относительных номинальных единицах; X_*расч - расчётное сопротивление луча в относительных единицах.

Существует несколько видов кривых для турбогенераторов с АРВ и без АРВ, гидрогенераторов с АРВ и без АРВ. В данной работе считаем, что синхронные двигатели - турбогенераторы.

Расчётное сопротивление луча чистолучевой СЗ (рис. 17) в относительных единицах определяют следующим образом:

,

где - результирующие сопротивление луча, приведенное к базисным условиям. Если , то периодическая составляющая тока КЗ не определяется по кривым, а находят её следующим образом:

и остается неизменным.

Сопротивление определяется на основе построения чистолучевой схемы (рис. 17) и определения в ней коэффициентов токораспределения С_j:

определим коэффициенты токораспределения в генераторных ветвях. Для этого в схеме замещения на рис. 16 примем, что ток в месте КЗ равен 1, а также ЭДС всех источников равны 1.

По рис. 16 определим коэффициенты С₁ и С₂ по чужому сопротивлению и первому закону Кирхгофа:

По рис. 15 определим коэффициенты:

По рис. 14 определим коэффициенты:

По рис. 13 определим коэффициенты:

По рис. 12 определим коэффициенты:

По рис. 11 определим коэффициенты:

Проверка данного расчёта такова: сумма коэффициентов токораспределения в генераторных ветвях должна равняться 1:

Определим сопротивление луча по формуле:

,

где - сопротивление короткозамкнутой цепи;

С_j - коэффициент токораспределения соответствующего луча:

Рис. 17 Чистолучевая СЗ для К2

Определяем расчётное сопротивление каждого луча:

кА

кА

кА кА кА

Таблица 2 - Результаты расчетов методом расчётных кривых для точки К2⁽³⁾

Определим значение ударного тока КЗ, действующее значение полного тока КЗ, отключающую мощность выключателя:

кА

кА

МВА
