Визначення середньо планувальної позначки

Визначення чорних позначок вершин.

Чорні позначки вершин квадратів знаходимо методом інтерполяції між суміжними горизонталями (мал.2).

H+h

l

H L Мал.2.

Користуючись формулою , (1). (де

- чорна позначка вершини А;

Н- позначка меншої по величині горизонталей, м;

h - перевищення однієї горизонталі над другою (крок горизонталей), м;

l - відстань від горизонталі з меншою позначкою (вихідної) Н до вершини квадрата А, м;

L- сама коротка відстань по нормалі між двома горизонталями в плані в околиці вершини А, м.), та мал.2 визначаємо чорні позначки вершин квадратів. Для вершин 1 та 56 проводимо додаткові горизонталі з кроком основних у відповідності з рельєфом місцевості.

Аналогічно визначаємо позначки решти вершин квадратів. Результати розрахунків записуємо в таблицю 1.

Попередня середня позначка планування під горизонтальну поверхню ,при якій забезпечується нульовий баланс земляних мас, визначається по формулі:

(2).

попередня середня позначка планування;

сума чорних позначок вершин квадратів, у яких збігаються відповідно 1, 2 і 4 вершини;

n – кількість квадратів на які розбито майданчик.

Отож, користуючись формулою (2), знаходимо попередню середню позначку планування.

Враховуючи, що на майданчику передбачається розробка котловану, визначаємо поправку до попередньої середньої позначки планування за формулою (3).

(3)., де

- поправка до попередньої середньої позначки планування.

- об’єм грунту в щільному тілі котловану і інших виїмок, що розробляється нижче позначки ,

a- сторона квадрата, м;

n- кількість квадратів;

площа котловану на рівні позначки ,

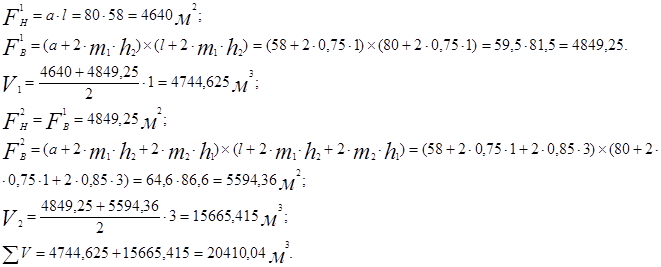

При цьому для визначення об’єму враховуємо величину закладання укоса котлована і користуємося формулою визначення об’єму котлована:

(4). де

відповідно площа частини котлована з висотою і по дну;

відповідно площа частини котлована з висотою і по верху.

відповідно висоти 2-ї і 1-ї частин котлована (див. мал.. 3).

Мал..3 ;

Тоді,

Остаточну середньо планувальну позначку визначаємо за формулою:

(5).

Тобто,

2.4. Визначення червоних (проектних) позначок.

Для визначення червоних позначок вводимо лінію повороту площини перпендикулярно до проектного схилу. Так, як в даному завданні заданий майданчик з нахилом в обидва напрямки від середини – лінії повороту будуть проходити в чвертях довжини майданчика (мал..4).

мал..4

l/4 l/4 l/4 l/4

Визначення червоних

L позначок на майданчику

З нахилом в двох напрямках

Отож для визначення червоних позначок поверхні майданчика, що проектується з нахилом, використовуємо метод повороту поверхні навколо осі повороту з позначкою по формулі:

(6). Де

Нчер – червона (проектна) позначка вершини квадрата;

Нсер – остаточна середньопланувальна позначка;

і – проектний нахил майданчика;

l – відстань від лінії повороту (осі) до точки, в якій визначається позначка.

Наприклад,

Результати розрахунку записуємо в таблицю 1.
