Расчёт реакций опор, снаряжённой, полной массы грузоподъёмной машины
|
|
|
|
1. Определим нагрузку
на заднюю тележку машины, снаряжённой массы в соответствии с рисунком 1.

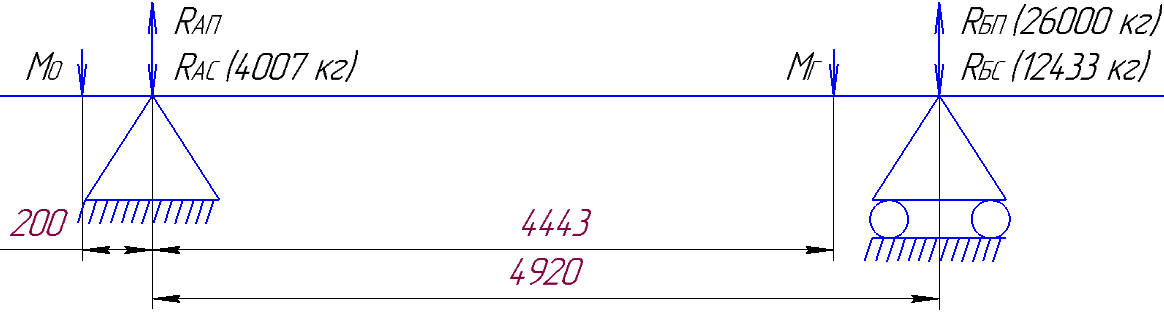

Рис.1 Схема реакций опор укомплектованного автомобиля
2. Определим нагрузку на переднюю ось автомобиля снаряжённой массой. Составим уравнение всех сил на уравнение y, рисунок 1.
3. Определим снаряженную массу автомобиля
1. Проверка нагрузки на переднюю ось, условие управляемости автомобиля.
Полноприводный автомобиль управляем, если на переднюю ось приходится 22% от общей массы автомобиля.
2. Определение максимально возможной массы перевозимого груза, учитывая допустимую нагрузку на заднюю тележку

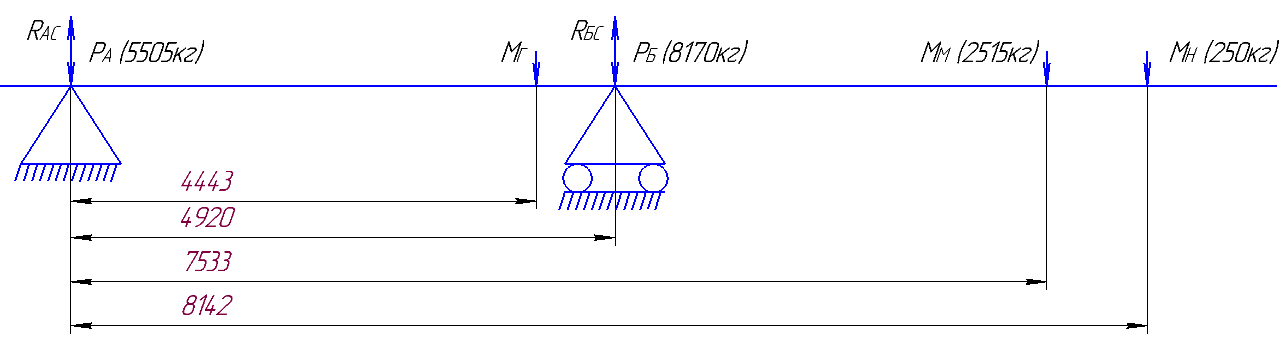

Рис.2 Расчётная схема для определения максимальной нагрузки на шасси
3. Определение нагрузки на переднюю ось для автомобиля полной массой (рисунок 2)
1. Определение полной массы автомобиля
Определение нагрузки на переднюю ось, проверка условий управляемости автомобиля
Машина неуправляема, принимаем грузоподъёмность 13,5 тонн (МГР)
Проверка управляемости
|
|
|
|
|
