Построение эпюры материалов. Рассмотрим сечение первого пролета

Рассмотрим сечение первого пролета.

Арматура 4Æ14 S400 с A_S1 = 615,44 мм²; d = 446 мм

; = 0,975;

;

В месте теоретического обрыва арматура 2Æ14 S400, А_S = 307,72 мм²;

d = 500 – 40 – 14/2 = 453 мм;

; = 0,989;

Расчетную длину анкеровки ненапрягаемых стержней l_bd следует рассчитывать по формуле:

,

где A_s,req — площадь продольной арматуры, требуемая по расчету;

A_s,prov — принятая площадь продольной арматуры;

a ₁, a ₂, a ₃, a ₄— коэффициенты, определяемые по таблице 11.6 /2/;

l_b — базовая длина анкеровки,

l_b,min — минимальная длина анкеровки, принимаемая:

— для растянутых стержней

;

Для стержней периодического профиля произведение a ₁× a ₂× a ₄ должно удовлетворять условию a ₁× a ₂× a ₄³0,7.

A_s,req= ; A_s,prov= 615,44 мм², = 1-0,15(c_d - Æ)/Æ = 1-0,15(40-14)/14 = 0,72, где , => =0,72; ; ; ;

a ₁× a ₂× a ₄ ³0,7.

,

где f_bd — предельное напряжение сцепления по контакту арматуры с бетоном, определяемое по формуле

, допускается определять по табл. 11.7 /2/: =3;

0,6 = 255,48 мм; 15Æ = 210 мм; => l_b,min=260 мм;

l_b,min=250 мм; => = 260мм.

Рассмотрим сечение среднего пролета.

Арматура 4Æ12 S400 с A_S1 = 452,16 мм².

d = 500 – 40 – 12 = 448 мм

; = 0,982;

;

В месте теоретического обрыва арматура 2Æ12 S400, А_S = 226,08 мм²;

d = 500 – 40 – 12/2 = 454 мм;

; = 0,991;

Расчитаем длину анкеровки ненапрягаемых стержней l_bd:

A_s,req= ; A_s,prov= 452,16 мм², = 1-0,15(c_d - Æ)/Æ = 1-0,15(40-12)/12 = 0,65, но , => =0,7; ; ; ;

a ₁× a ₂× a ₄ ³0,7.

,

где f_bd — предельное напряжение сцепления по контакту арматуры с бетоном, определяемое по формуле

, допускается определять по табл. 11.7 /2/: =3;

0,6 = 219 мм; 15Æ = 180 мм; => l_b,min=250 мм;

l_b,min=250 мм; => =250мм.

Определим момент воспринимаемый сечением в приопорной зоне с армированием двумя стержнями Æ = 10 мм, d = 410 мм. 2Æ10 S400, А_S = 157 мм²;

; = 0,830;

.

Определим момент воспринимаемый двумя опорными сетками С3:

А_s = 163,28×2 = 326,56 мм²; d = 452 мм,

; = 0,976;

.

Таблица 7 Определение ординат эпюры материалов

Количество и диаметр	AS, см2	c, см	d, см	x		М, кНм
Пролётная арматура (bf’ = 128 см), 1-й пролёт
4Æ14S400	6,15	5,4	44,6	0,071	0,975	97,68
2Æ14 S400	3,08	4,7	45,3	0,034	0,989	50,32
2-й и 3-й пролёты
4Æ12 S400	4,52	5,2	44,8	0,052	0,982	72,61
2Æ12S400	2,26	4,6	45,4	0,026	0,991	37,13
Верхние стержни
2Æ10 S400	1,57			0,041	0,830	19,5
Опорная арматура (b = 20 см)
С3 (2 шт.)	3,26	4,8	45,2	0,063	0,976	64,83

Приложение 1

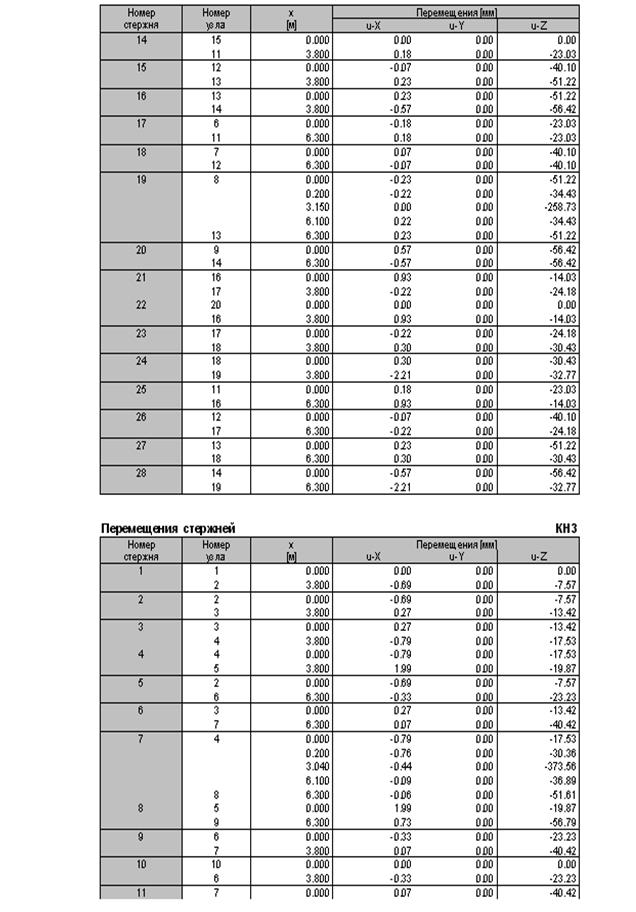

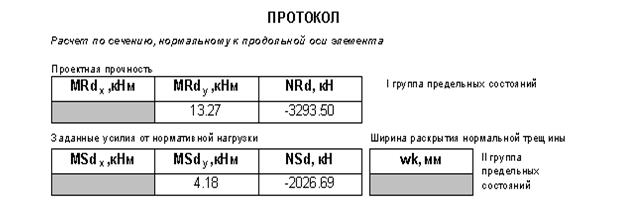

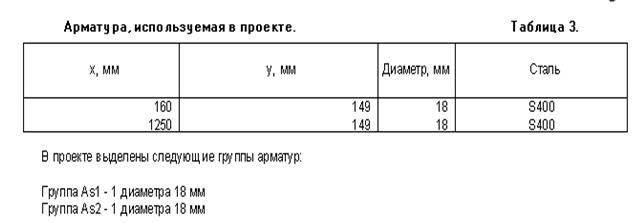

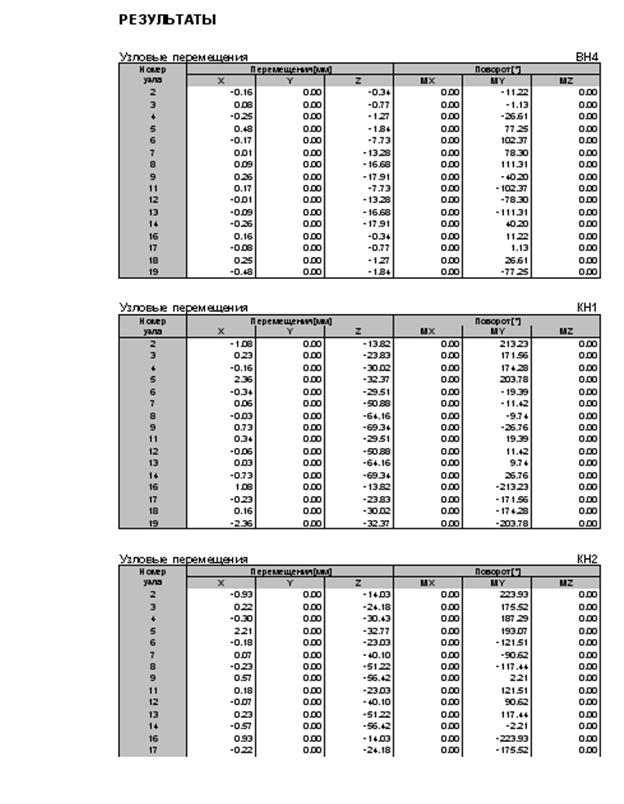

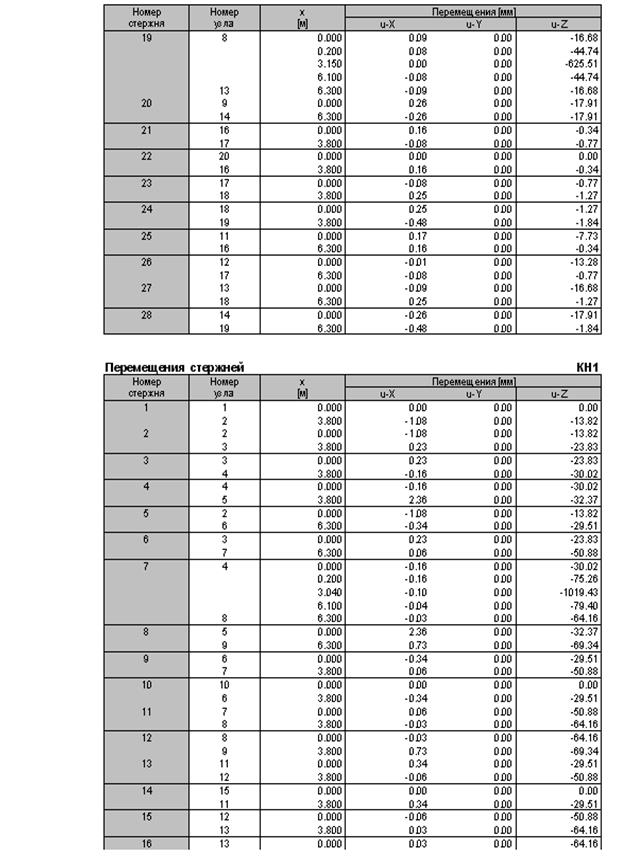

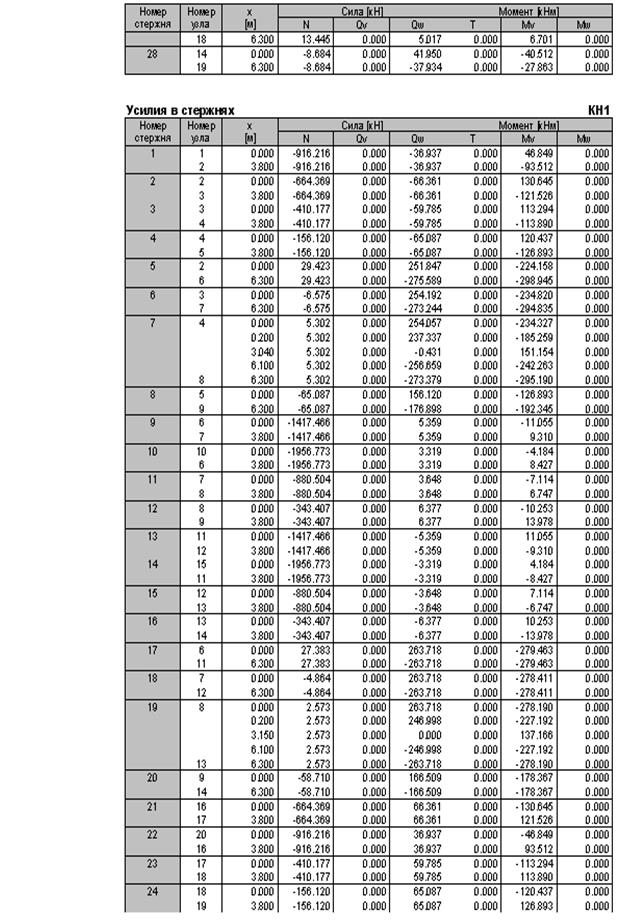

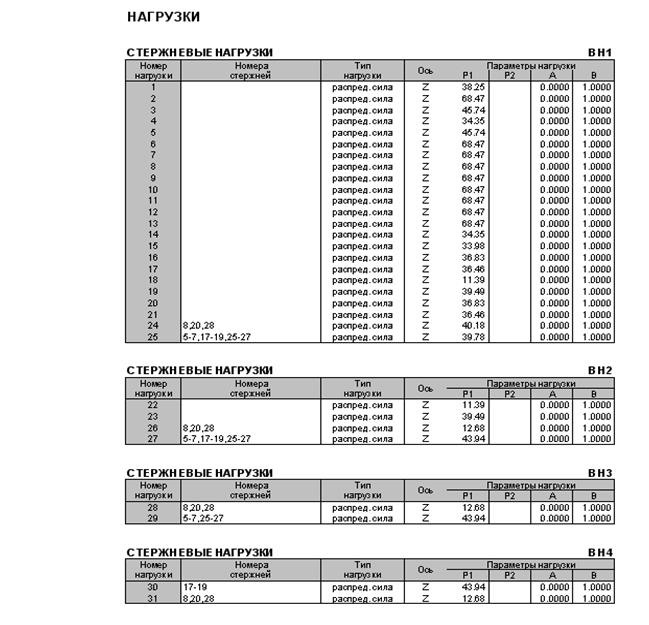

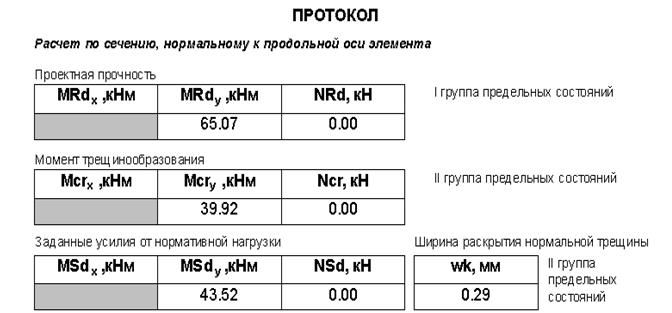

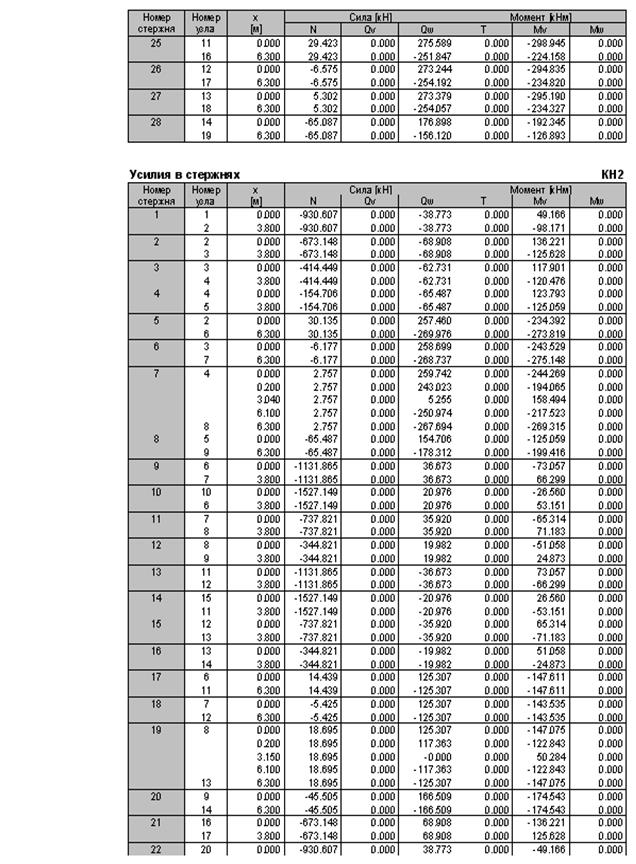

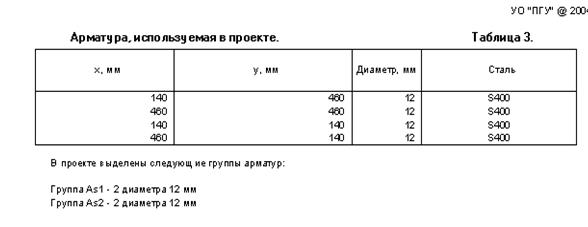

Отчёт

Приложение 2

Список литературы

1. Железобетонные конструкции. Основы теории, расчета и конструирования: Учебное пособие для студентов строительных специальностей. Под ред. Пецольда Т.М., Тура В.В.. – Брест, БГТУ, 2003. – 380с., ил.

2. СНБ 5.03.01–02. «Конструкции бетонные и железобетонные». – Мн.: Стройтехнорм, 2002 г. – 274с.

3. Байков В.Н., Сигалов Э.Е. Железобетонные конструкции: Общий курс: Учебник для ВУЗов. – 5-е изд., перераб. и доп. – М.: Стройиздат, 1991. – 767с., ил.

4. Монолитное железобетонное перкрытие. Методические указания к выполнению курсового проекта по дисциплине “Железобетонные конструкции” для студентов специальности Т.19.01. Составитель: В.В. Нестеренко.–Полоцкий государственный университет, 1999

5. СНиП 2.01.07-86. Нагрузки и воздействия. – М.: ЦИТП Госстроя СССР, 1989.
