Нагрузки, действующие на колонну

Расчет и конструирование колонны

Колонна воспринимает продольную силу от постоянных и временных длительных нагрузок и продольную силу от кратковременных нагрузок. Нагрузки, действующие на колонну, собирают с грузовой площади A_гр. Вычисляем продольную силу от постоянных нагрузок (от собственного веса конструкций перекрытия и покрытия):

(1.65)

где (1.66)

n_sb = 5 - количество второстепенных балок, расположенных в грузовой площади A _гр.

Продольная сила от длительной нагрузки на перекрытие:

(1.67)

где γ_Q = 1,5 – частный коэффициент безопасности по временной нагрузке.

Продольная сила от кратковременной нагрузке на перекрытие:

(1.68)

Продольная сила от снеговой нагрузки:

(1.69)

где - принимаем в зависимости от района строительства, для г. Борисова = 0,8 кПа.

Полная продольная сила:

(1.70)

1.4.2 Расчётная схема колонны и определение расчётной длины колонны

Расчётная схема монолитной колонны многоэтажного здания, представляет собой стержень, защемлённый по двум сторонам и загруженный расчётной силой по оси.

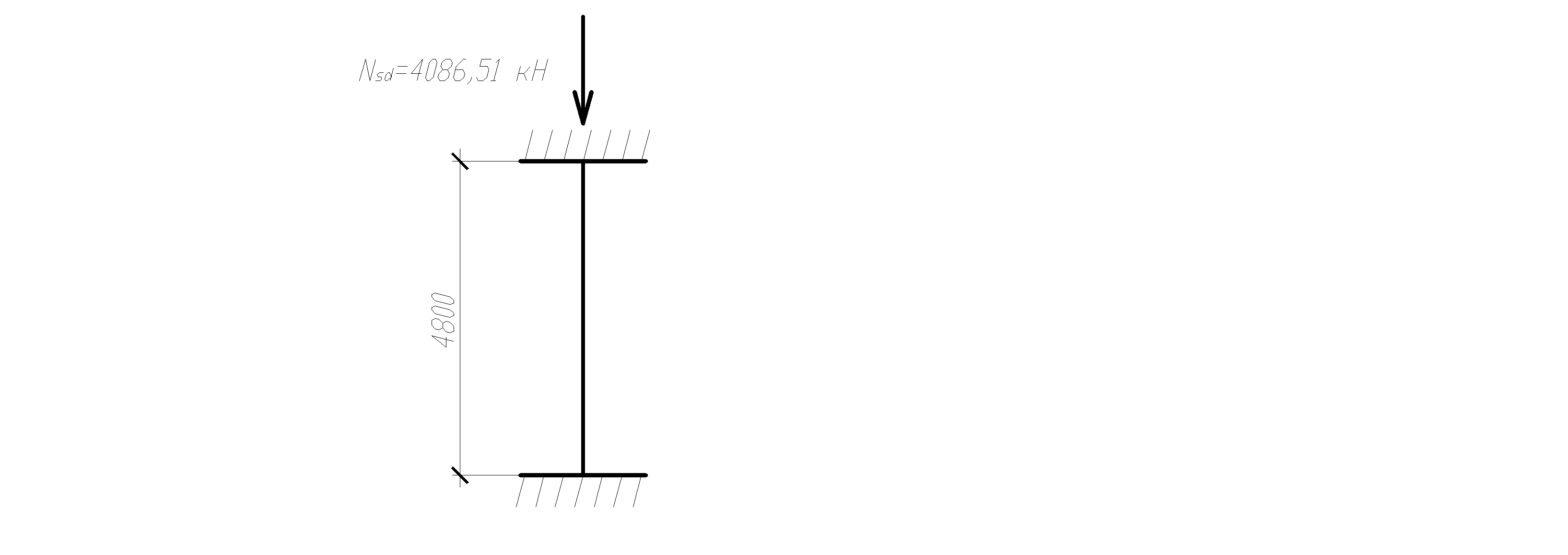

Рисунок 8 – Расчётная схема колонны

N_sd = 4086,51 кH; l = 4,8 м.

Расчетная длина колонны равна [п.7.1.2.15 СНБ 5.03.01-02]:

(1.71)

где - расчётная длина элемента;

β – коэффициент, учитывающий условия закрепления элементов; для колонн β = 1;

- высота элемента в свету;

Определяем расчетную условную длину колоны с целью учета гибкости в расчетах:

(1.72)

где

N_sd1 – продольная сила, вызванная действием постоянной расчетной нагрузки;

- предельное значение коэффициента ползучести бетона;

Проверка гибкости:

(1.73)

(1.74)

где
