Штриховка

Кольцо (Donut)

С помощью команды donut введенной с командной строки можно построить кольцо.

Примеркоманды donut: Command: donut
Inside diameter <10.0000>: Second point:
Outside diameter <20.0000>: Second point:
Center of doughnut:

Рисунок 2.16 Кольцо

Рисунок 2.17 Эскиз

4.14. Эскиз (Sktch)

С помощью команды sktch можно рисовать эскизные линии или линии выполненные как бы от руки (реки на картах и т.д.). Перед использованием команды необходимо отключить режимы ORTO (кл.F8) и шаг (кл.F9).

Примеркоманды sktch:
Command: sketch
Record increment <1.0000>: (Приращение)

Штриховка замкнутых областей выполняется с помощью команды Рисовать/Насечка либо клавиши панели инструментов При этом в открывшемся диалоговом окне (рис. 2.18).

необходимо:

- задать шаблон штриховки (клавишей Шаблон);
- масштаб;
- угол поворота штриховых линий;
- выбрать точки (ЛК и ПК мыши внутри замкнутой области штрихуемого объекта)
- во вновь открывшемся диалоговом окне щелкнуть по клавише Применить

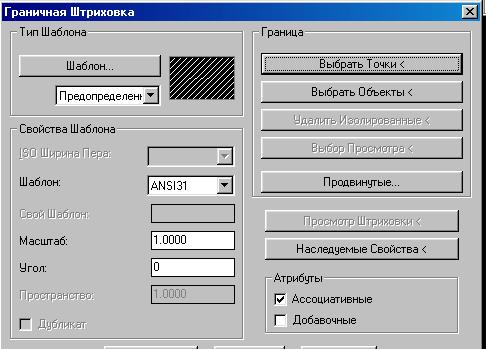

Рисунок 2.18. Диалоговое окно Граничная штриховка
