Основные понятия о водозаборных скважинах

Скважина входит в систему водоснабжения и является водозаборным сооружением, предназначенным для забора подземных вод, залегающих ниже 10 м поверхности земли. Конструктивно скважина представляет вертикальный подземный трубопровод, связывающий поверхность земли с подземным источником воды.

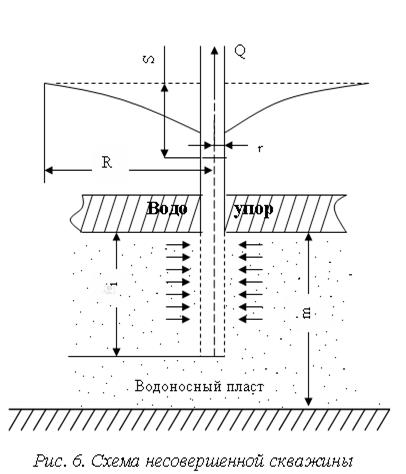

По степени вскрытия водоносного горизонта скважины делятся на совершенные и несовершенные. Если скважина вскрывает всю толщу водоносного горизонта, она называется совершенной (рис.5). Когда скважиной вскрыта только часть водоносного горизонта, ее называют несовершенной (рис.6).

В зависимости от оборудования водоприемной части; скважины бывают фильтровые и бесфильтровые. В тех случаях, когда водоносный горизонт залегает в сыпучих неустойчивых породах, отбор воды из водоносного горизонта ведется с помощью фильтра. Назначение фильтра поддерживать в устойчивом состоянии водосодержащие породы и отделять их от воды, поступающей в скважину.

В твердых устойчивых водоносных породах отбор воды ведут без применения фильтров. Бесфильтровые скважины бурят и при заборе воды из песчаных водоносных пород. Необходимое условие для бурения таких скважин устойчивость кровли над водоносным слоем, а при кровле, сложенной глинами, — наличие напора подземных вод для ее поддержания.

Установившийся уровень воды в скважине во время отсутствия водоотбора насосом называется статическим уровнем. Зеркало воды в скважине во время отбора воды насосом называется динамическим уровнем. Расстояние между статическим и динамическим уровнем - понижение уровня S. Количество воды, за единицу времени отбираемое насосом, называется производительностью скважины. Расход, который скважина может дать при максимально допустимом понижении динамического уровня, называется дебитом скважины. Дебит скважины при понижении уровня на 1 м называется удельным.

В артезианских скважинах недопустимо понижение динамического уровня ниже кровли напорного горизонта.[ 7,23]

1.3. Основные термины, определения и обозначения [18,24]

Термин	Определение
1.3.1. Общие понятия
Буровая скважина	Цилиндрическая горная выработка в земной коре, характеризуемая относительно малым диаметром по сравнению с длиной
Бурение скважины	Выполнение комплекса мероприятий, в результате которых создается буровая скважина
Глубина скважины	Расстояние между устьем и забоем скважины по её оси
Диаметр скважины	Условный диаметр буровой скважины, равный номинальному диаметру пород разрушающего инструмента. (Фактический диаметр скважины, как правило, больше номинального диаметра, породоразрушающего инструмента за счёт разработки скважины)
Забой скважины	Дно буровой скважины, перемещающийся в результате породоразрушающего инструмента на горную породу
Закрытие скважины	Прекращение бурения после выполнения буровой скважиной целевого назначения или вследствие нецелесообразности бурения
Керн	Столбик горной породы, образующийся в результате кольцевого разрушения забоя скважины
Консервация скважины	Выполнение комплекса работ по сохранению буровой скважины при временном преднамеренном прекращении ее бурения
Конструкция скважины	Характеристика буровой скважины, определяющая изменение ее диаметра с глубиной, а также диаметром и длины обсадных труб
Ликвидация скважины	Восстановление неразрушенного скважиной естественного состояния горных пород с целью охраны недр
Ось скважины	Геометрическое место точек центра забоя, перемещающегося при углубке скважины
План скважины	Проекция оси скважины на горизонтальную плоскость
Профиль скважины	Проекция оси скважины на вертикальную плоек ость
Сооружение скважины	Выполнение комплекса работ по подготовке к бурению, бурению и поддержанию скважины в устойчивом состоянии, проведение в ней необходимых исследований, ликвидации скважины или сдаче ее в эксплуатацию
Ствол скважины	Пространство, ограниченное стенками скважины.
Стенки скважины	Боковая поверхность буровой скважины
Трасса скважины	Положение оси скважины в пространстве
Углубка скважины	Перемещение забоя скважины под воздействием породоразрушающего инструмента на горную породу
Устье скважины	Место пересечения буровой скважиной земной поверхности или элементов горной выработки пои бурении в подземных условиях.
Шлам	Частицы горной породы и истирающего материала, образующиеся в результате разрушения их при бурении

1.3.2. Основные способы бурения
Бескерновое бурение	Бурение, при котором горная порода разрушается по всему поперечному сечению скважины
Бурение с продувкой	Бурение, при котором удаление продуктов разрушения горных пород осуществляется потоком газа
Бурение с промывкой	Бурение, при котором удаление продуктов разрушения горных пород осуществляется потоком промывочной жидкости
Взрывоударное бурение	Бурение, при котором разрушение горной породы осуществляется под воздействием сил, возникающих в результате взрыва
Вибрационное бурение	Механическое бурение, при котором внедрение бурового снаряда осуществляется вибробуром
Вращательное бурение	Механическое бурение, при котором разрушающее усилие создается непрерывным вращением породоразрушающего инструмента с приложением осевой нагрузки
Гидродинамическое бурение	Бурение, при котором разрушение горной породы осуществляется высоконапорной струей жидкости
Колонковое бурение	Бурение, при котором горная порода разрушается по наружной кольцевой части поперечного сечения скважины с сохранением керна
Механическое бурение	Бурение, при котором разрушение горной породы осуществляется механическим воздействием породоразрушающнго инструмента
Пневмоударное бурение	Ударно-вращательное бурение, при котором удары сообщаются породоразрушающему инструменту пневмоударником
Роторное бурение	Вращательное бурение, при котором вращение бурового снаряда осуществляется станком с вращателем роторного типа
Термическое бурение	Бурение, при котором разрушение горной породы осуществляется тепловым воздействием
Турбинное бурение	Вращательное бурение, при котором вращение породоразрушающего инструмента осуществляется турбобуром
Ударное бурение	Механическое бурение, при котором разрушающее усилие создаются воздействием ударов породоразрушающего инструмента
Ударно-канатное бурение	Ударное бурение, при котором возвратно-поступательное движение, создаваемое станком, передается породоразрушающему инструменту канатом
Шнековое бурение	Вращательное бурение, при котором удаление продуктов разрушения горных пород осуществляется шнеком
1.3.3. Буровые установки и машины
Буровая вышка	Сооружение, устанавливаемое гад устьем буровой скважины для спускоподъемных операций
Буровая установка	Установка, включающая наземное сооружение, буровое и энергетическое оборудование, необходимое при бурении скважины
Буровой агрегат	Агрегат, включающий буровой станок, буровой насос и силовые приводы к ним, а также аппарату контроля и регулирования процессов бурения
Буровой насос	Насос, предназначенный для подачи под давлением промывочной жидкости в буровую скважину
Буровой станок	Машина, предназначенная для бурения скважины
1.3.4. Буровой инструмент
Бурильная колонна	Часть бурового снаряда, состоящая из бурильных труб и их сооружений
Бурильная свеча	Часть бурильной колонны, состоящая из двух или нескольких бурильных труб, неразвинчиваемых в процессе спускоподъемных операций
Буровой инструмент	Инструмент, предназначенный для бурения скважины
Буровое долото	Породоразрушающий инструмент, предназначенный для разрушения горных пород при бескерновом бурении
Буровой снаряд	Набор технологического инструмента, соединенного в определенной последовательности
Ведущая труба	Часть бурового снаряда, непосредственно воспринимающая вращение от бурового станка
Желонка	Инструмент для извлечения из буровой скважины разрушенной породы или вычерпывания из нее жидкости
Колонковый набор	Часть бурового снаряда, предназначенная для разрушения горной породы, приема и сохранения керна
Породоразрушающий инструмент	Часть бурового снаряда, которая непосредственно разрушает породу при бурении скважины
Технологический инструмент	Буровой инструмент, при помощи которого буровой установкой производится бурение скважины
Ударная штанга	Штанга, предназначенная для увеличения массы бурового снаряда при ударном бурении
Ударное долото	Буровое долото, разрушающее горную породу ударами
Утяжеленная бурильная труба	Бурильная труба, имеющая повышенный вес единицы длины за счет увеличения толщины стенки
Шнек	Труба или стержень с винтовой лентой по наружной поверхности, предназначенной для транспортировки горной породы из забоя скважины
1.3.5.Вспомогательный инструмент
Аварийный инструмент	Буровой инструмент, предназначенный для ликвидации аварий в буровой скважине
Башмак обсадных труб	Деталь, присоединяемая к нижнему концу обсадной колонны для предохранения ее от повреждений при спуске
Вспомогательный инструмент	Буровой инструмент, предназначенный для обслуживания технологического инструмента при бурении.
Кондуктор	Обсадная колонна, предназначенная для крепления верхней части скважины
Направляющая труба	Обсадная труба, предназначенная для крепления устья скважины, придания направления стволу скважины и направления потока промывочной жидкости
Обсадная колонна	Колонна соединённых между собой обсадных труб, предназначенная для крепления, опробования и эксплуатации скважины
Опережающая колонна	Обсадная колонна, опережающая забой в процессе углубки скважины
Потайная колонна	Обсадная колонна, установленная в скважине без выхода её верхнего конца на поверхность
Трубная муфта	Деталь, предназначенная для соединения бурильных или обсадных труб одного диаметра с наружной резьбой
Трубной ниппель	Деталь, предназначенная для соединения бурильных, обсадных или колонковых труб одинакового диаметра с внутренней резьбой
Ходовая колонна	Обсадная колонна, следующая в процессе углубки скважины за породоразрушающим инструментом
Эксплуатационная колонна	Обсадная колонна, применяемая для оборудования скважины длядобычи воды и опробования пластов
1.3.6. Сооружение скважин
Бурение с нагрузкой	Бурение, при котором осевая нагрузка на породоразрушающий инструмент осуществляется суммарным воздействием веса бурового снаряда и дополнительной нагрузки
Забуривание скважины	Комплекс операций выполняемых в начальный период бурения скважины и завершающийся установкой направляющей трубы
Окружная скорость породоразрушающего инструмента	Параметр режима бурения, определяющий линейную скорость точки, находящейся на наружной части рабочей поверхности вращающегося породоразрушающего инструмента
Осевая нагрузка на породоразрушающий инструмент	Параметр режима бурения, определяющий силу, приложенную по оси бурового снаряда к породоразрушающему инструменту
Оптимальный режим бурения	Технологический режим бурения, обеспечивающий получение наилучших технико-экономических показателей бурения
Проработка скважины	Восстановление диаметра буровой скважины, производимое перед спуском обсадных колонн, производством геофизических исследований и при ликвидации осложнений
Расход очистного агента	Параметр режима бурения, определяющий количество очистного агента, подаваемое на забой скважины в единицу времени
Расширение скважины	Процесс увеличения диаметра буровой скважины
Рациональный режим бурения	Технологический режим бурения, устанавливаемый с учетом технических возможностей бурового оборудования и инструмента
Специальный режим бурения	Технологический режим бурения, применяемый для получения заданных качественных показателей бурения или решения специальных задач
Технологический режим бурения	Совокупность параметров режима бурения, характеризующих работу породоразрушающего инструмента
Удельная нагрузка на породоразрушающий инструмент	Параметр режима бурения, определяющий осевую нагрузку, приходящуюся на единицу площади торца или диаметра породоразрушающего инструмента, или на один резец
Число оборотов бурового снаряда	Параметр режима бурения, определяющий число оборотов бурового снаряда в единицу времени
Чистка скважины	Удаление из буровой скважины скопившегося шлама, неподнятого керна, дроби или случайно попавших посторонних предметов
1.3.7. Промывка и продувка скважин
Аэрированный раствор	Промывочная. жидкость содержащая в дисперсной среде пузырьки воздуха или газа
Глинистый раствор	Промывочная жидкость, представляющая собой суспензию, в которой глина является дисперсной средой, а вода дисперсионной средой
Местная циркуляция промывочной жидкости	Замкнутое движение промывочной жидкости в определенном интервале скважины
Обратная промывка скважины	Промывка скважины, при которой промывочная жидкость подается в скважину через кольцевой зазор между буровым снарядом и стенками скважины и поднимается внутри бурового снаряда
Очистной агент	Промывочная жидкость или газ, применяемые для промывки или продувки скважины
Промывка скважины	Очистка забоя скважины от шлама и охлаждения породоразрушающего инструмента жидкостью
Прямая промывка скважины	Промывка скважины, при которой промывочная жидкость подается в скважину через буровой снаряд и поднимается по кольцевому зазору между снарядом и стенками скважины
Продувка скважины	Очистка забоя скважины от шлама и охлаждение породоразрушающего инструмента воздухом
Призабойная циркуляция промывочной жидкости	Местная циркуляция промывочной жидкости в интервале скважины, примыкающем к забою
Промывочная жидкость	Жидкость, применяемая для промывки скважины.
Утяжелитель	Тонкоизмельченный порошок тяжелых минералов, добавляемый в промывочную жидкость или цементный раствор для повышения их плотности
Утяжеленный раствор	Промывочная жидкость, содержащая в дисперсной фазе утяжелители
1.3.8. Крепление и тампонирование скважин
Крепление скважин	Закрепление стенок скважины для предупреждения осложнений при опробовании
Ликвидационное тампонирование	Тампонирование, проводимое при ликвидации скважины для охраны недр
Тампонирование скважин	Комплекс работ по изоляции отдельных интервалов скважины
Цементирование скважин	Тампонирование скважины цементом или цементосодержащими материалами
1.3.9. Ликвидация аварий и осложнений
Авария в скважине	Непредвиденное прекращение углубки скважины, вызванное нарушением состояния буровой скважины или находящегося в ней бурового инструмента
