Самостоятельная работа №10
|
|
|
|
Самостоятельная работа №9
Выполнение вырезов в аксонометрии.
Цель работы:
Приобрести навыки выполнения разрезов по ГОСТ 2.305-68.
Инструменты и принадлежности:
Формат А3, карандаши, циркуль, линейка, резинка.
Задания:
- Руководствуясь чертежом детали, выполнить изометрическую проекцию с вырезом четвертой части.
Содержание отчета:
Чертеж, выполненный на формате А3, согласно задания.
Контрольные вопросы:
- Какое изображение называется разрезом?
- Для чего применяют разрезы на чертеже?
- Как направлены аксонометрические оси при построении изометрии?
Выполнение чертежа детали с применением необходимых разрезов.
Цель работы:
Приобрести навыки выполнения разрезов по ГОСТ 2.305-68.
Инструменты и принадлежности:
Формат А3, карандаши, циркуль, линейка, резинка.
Задания:

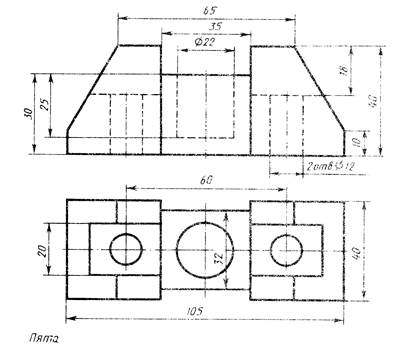

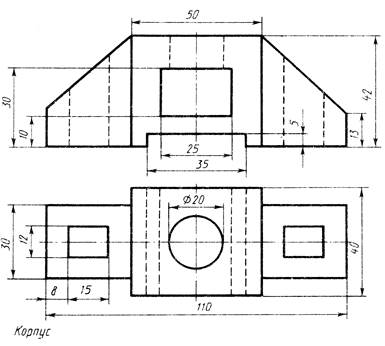

1. По двум данным проекциям построить третью с применением разрезов. Масштаб 1:1.
Содержание отчета:
Чертеж, выполненный на формате А3, согласно задания.
Контрольные вопросы:
- Какое изображение называется разрезом?
- Для чего применяют разрезы на чертеже?
|
|
|
|
|
