Конструктивные размеры шестерни и колеса
|
|
|
|
Предварительный расчет валов редуктора
Расчёт выполняется на кручение по пониженным допускаемым напряже-
ниям, [τк] = 20 ÷ 25 МПа
Диаметр выходного конца ведущего вала dв1, мм, вычисляют по формуле
(32)
Согласовываем диаметры ротора
и вала
Для подобранного электродвигателя диаметр вала примем
[1,П2].
Примем dв1 = 32 мм, [1,с.162], диаметр под подшипниками dп1 = 40 мм, рисунок 1.

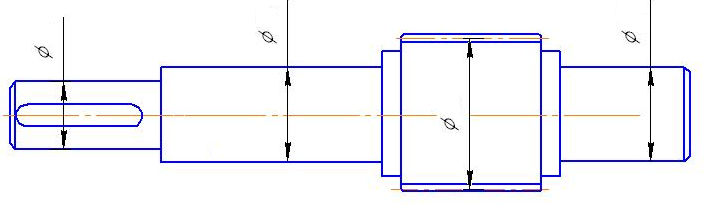

Рисунок 1 - Конструкция ведущего вала
Диаметр выходного конца ведомого вала dв2, мм, вычисляют по формуле
(33)
Принимают dв2 = 48 мм, [1,с.161], диаметр под подшипниками dп2 = 55 мм, диаметр под колесом dк2 = 60 мм, рисунок 2.

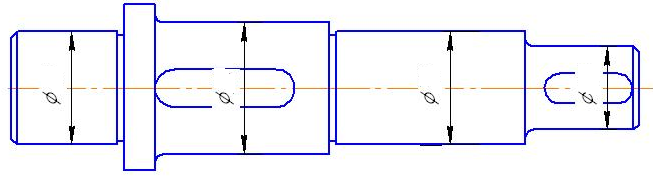

Рисунок 2 – Конструкция ведомого вала
Шестерню выполняем за одно целое с валом. Ее размеры определены выше:
.
Конструктивные размеры колеса кованого определены выше:
.
Диаметр ступицы
,мм, вычисляют по формуле
(34)
Длину ступицы
,мм, вычисляют по формуле
(35)
Принимаем
.
Толщину обода
,мм, вычисляют по формуле
(36)
Принимаем
.
Толщину диска
,мм, вычисляют по формуле
(37)
|
|
|
|
|
