Создание иерархической схемы
|
|
|
|
Вопросы к практическому занятию
1. Что называется несовместимостью условий бурения?
2. В какой последовательности производят определение зон совместимости количества обсадных колонн и глубин их спуска
3. С какой целью корректируют число обсадных колонн и глубины их спуска?
Цель работы:
Научиться устанавливать компоненты на схему и создавать связи между ними.
Ход работы:
Сначала открываем DipTrace, после открываем Редактор компонентов (Schematic Capture)

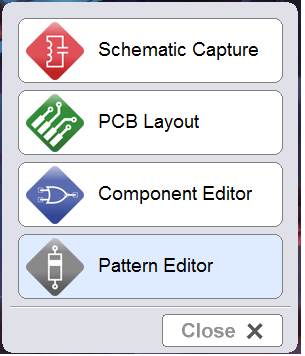

Рисунок 1 – Окно DipTrace.
Для построения схемы мы используем библиотеку
Рисунок 2 – Окно поиска компонента (ATMEGA164P_TQFP).
После чего мы постепенно добовляем другие компоненты.

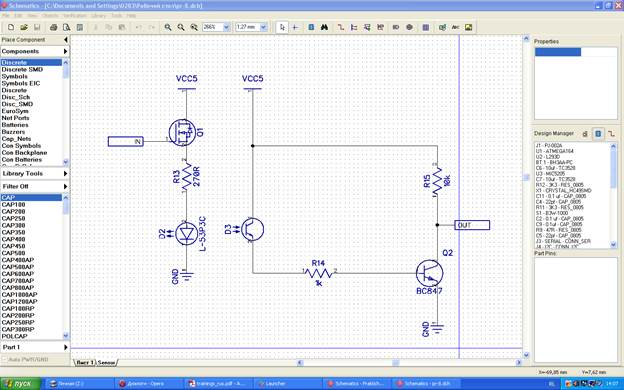

Рисунок 3 – Рабочий стол схематехники.
Вывод: В данной практической работе мы создали иерархическую схему. Для создания этой схемы, нам потребовалась библиотека созданная нами ранее.
|
|
|
|
