Установка и определение параметров синусоидальных сигналов с помощью осциллографа DSO 3062А

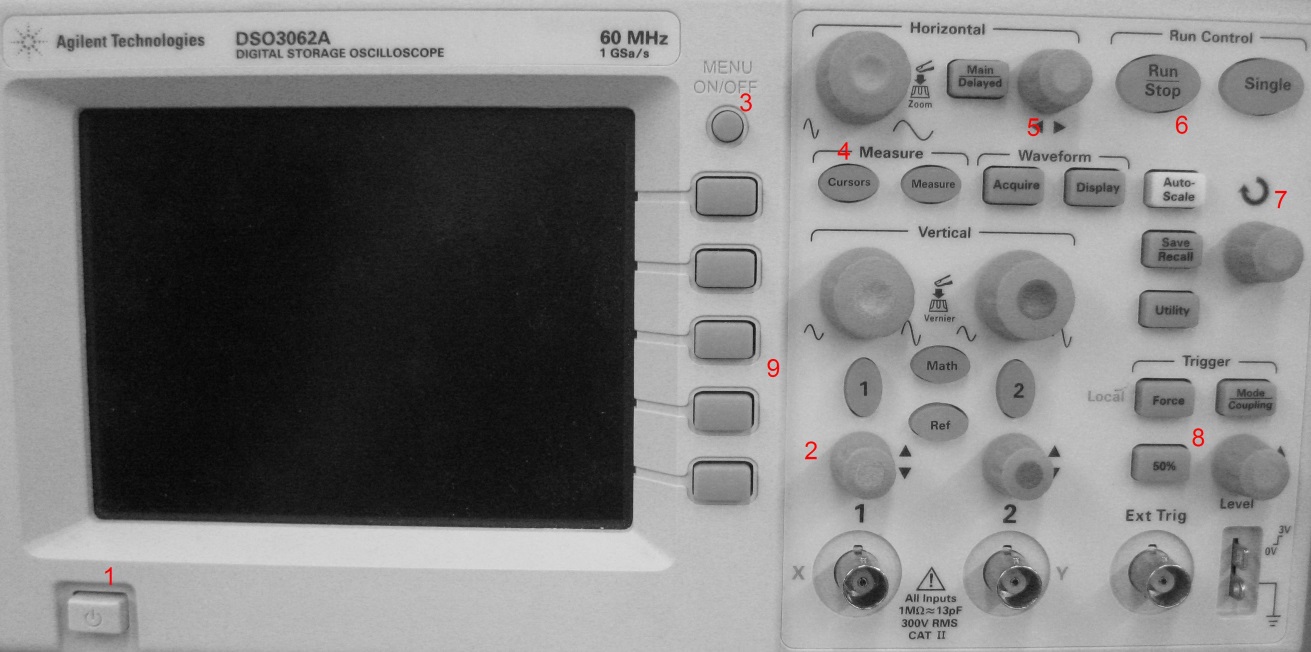

Порядок выполнения работы

Дисплей.

Кнопки управления меню.

Кнопки управления сигналом.

Ручка Entry.

Управление выполнением.

Кнопка управления сигналом по горизонтали.

Кнопки управления измерениями.

Кнопка меню (MENU)

Кнопка управления сигналом по вертикали.

Кнопка включения прибора.

Кнопка синхронизации.

Кнопка блокировки выхода.

Кнопки переключения разряда величин.

Регулятор установки величин.

Кнопки ручной установки параметров.

Кнопки переключения формы сигналов.

Кнопки переключения параметров сигнала.

Дисплей

Кнопка включения прибора.

На рис. 2 приведено расположение органов управления осциллографа DSO 3062А:

Установить на генераторе синусоидальный сигнал, в соответствие с требованиями, приведенными в таблице 2:

С помощью осциллографа произвести измерения установленного сигнала.

Результаты измерений записать в таблицу 2.

Для измерения периода сигнала (То) необходимо на осциллографе:

• нажать кнопку CURSORS и поочередно выбрать курсор А и курсор В, которые установить в необходимый измеряемый участок.
• результат записать с открывшегося окна.

Для измерения частоты на осциллографе:

• нажать кнопку MEASURE, в мен.ю выбрать пункт ОТОБРАЗИТЬ ВСЕ,
• нажать кнопку ВКЛ,
• из открывшегося окна выписать результат.

Правильность результата проверить с помощью математического расчета MATH.

Для измерения амплитуды (Um) сигнала на осциллографе:

• нажимаем кнопку CURSORS,
• в меню выбираем тип-НАПРЯЖЕНИЕ,
• подводим курсоры А и В в необходимый измеряемый участок
• результат записать с открывшегося окна.

Таблица 2
