Размеры сечений пазов и их предельные отклонения

Соединение колеса (8) с выходным валом

Выбор шпоночного соединения

Посадки привертной крышки входного вала

Посадки привертной крышки и втулок выходного вала

Расчет посадки привертной крышки (17) в корпус редуктора Ǿ

Рис. 3

Расчет посадки втулки на вал (4) Ǿ

Рис. 4.

Расчет посадки привертной крышки (16) в корпус редуктора Ǿ

Рис. 5.

Размеры сечений пазов и их предельные отклонения по ГОСТ 23360-78 представлены в таблице №1.

Таблица 1

Диаметр вала d	Сечение шпонки b x h	Шпоночный паз
Ширина b	Глубина	Радиус закругления r или фаска s x 45
Свободное соединение	Плотное соединение	Вал t1	Втулка t2
Втулка (D10)	Вал (P9)	Ном. знач. и пред. откл.	Ном. знач. и пред. откл.	Не более	Не менее
Св. 75 до 85	22 x 14	+0,149 +0,065	-0,022 -0,074	9,0	5,4	0,6	0,4

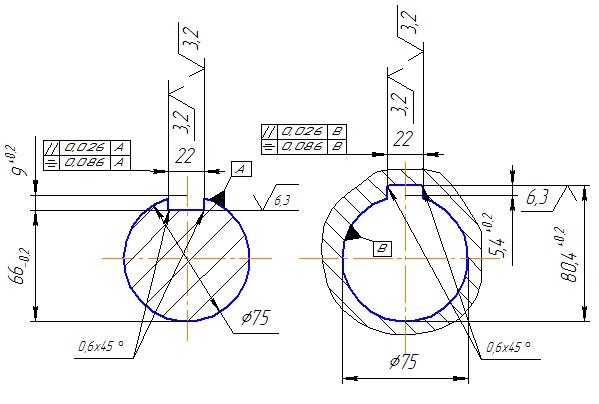

Рис.5 Шпоночные пазы вала и втулки

Расчет посадки шпонки в паз вала 22

Рис. 6

Расчет посадки шпонки в паз ступицы колеса 22

Рис. 7
