Усилительный каскад на БТ с ОЭ. Среди многочисленных вариантов усилительных каскадов на БТ самое широкое применение находит каскад с ОЭ

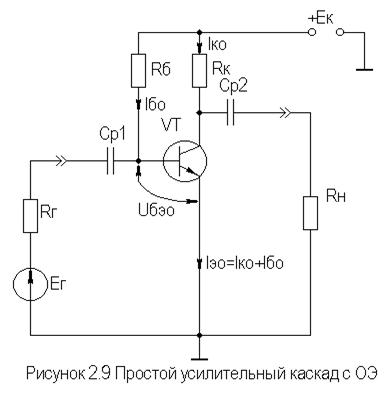

Если входного сигнала нет, то каскад работает в режиме покоя. С помощью резистора задается ток покоя базы . Ток покоя коллектора . Напряжение коллектор-эмиттер покоя . Отметим, что в режиме покоя напряжение составляет десятки и сотни мВ (обычно 0,5…0,8 В). При подаче на вход положительной полуволны синусоидального сигнала будет возрастать ток базы, а, следовательно, и ток коллектора. В результате напряжение на возрастет, а напряжение на коллекторе уменьшится, т.е. произойдет формирование отрицательной полуволны выходного напряжения. Таким образом, каскад с ОЭ осуществляет инверсию фазы входного сигнала на 180º.

Графически проиллюстрировать работу каскада с ОЭ можно, используя входные и выходные статические характеристики БТ, путем построения его динамических характеристик (ДХ) [5,6]. Вследствие слабой зависимости входной проводимости транзистора g от величины нагрузки, входные статические и динамические характеристики практически совпадают. Выходные ДХ – это прямые линии, которые в координатах соответствуют уравнениям, выражающим зависимости между постоянными и переменными значениями токов и напряжений на нагрузках каскада по постоянному и переменному току.

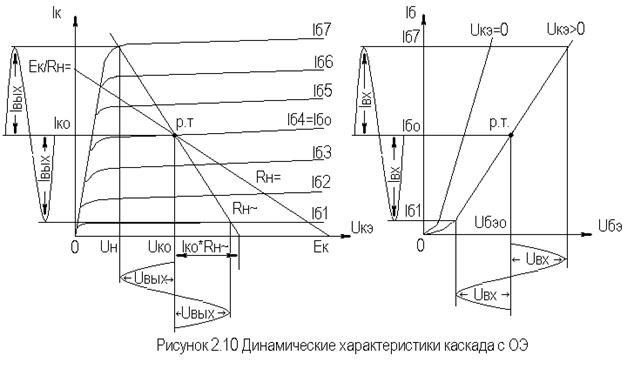

Процесс построения выходных динамических характеристик (нагрузочных прямых по постоянному – , переменному – току) понятен из рис. 3.10.

Нагрузки рассматриваемого каскада по постоянному и переменному току определяются как:

Координаты рабочей точки для малосигнальных усилительных каскадов выбирают на линейных участках входной и выходной ВАХ БТ, используя в малосигнальных усилительных каскадах так называемый режим (класс) усиления А. Другие режимы работы каскадов чаще используются в усилителях мощности, и будут рассмотрены в соответствующем разделе.

При отсутствии в справочных данных ВАХ БТ, координаты рабочей точки могут быть определены аналитическим путем (см. рис. 3.10):

,

где – напряжение нелинейного участка выходных статических ВАХ транзистора, ;

Если для малосигнальных каскадов в результате расчета по вышеприведенным формулам значения и окажутся, соответственно, меньше 2 В и 1 мА, то, если не предъявляются дополнительные требования к экономичности каскада, рекомендуется брать те значения координат рабочей точки, при которых приводятся справочные данные и гарантируются оптимальные частотные свойства транзистора.
