Кінематика верстату
|
|
|
|
Кінематичний ланцюг головного руху (мал.97)
Від валу электродвигуна потужністю N=4 КВт (n=1440 об/хв) через кліноремінну передачу рух передається на зубчасті колеса 32 – 48; 35 – 35, змінні колеса гітари А – В, конічні передачі 25 – 25, 25 – 25 та пару цилінд-річних косозубих колес 18 – 72. Вісь шпинделю може повертатися на розрахунковий кут розвороту вісі черв'ячної фрези відносно вертикальній лінії оправки (вісі заготовок).
Кінцеві ланки ланцюгу: електродвигун – шпиндель фрези.
Розрахункові переміщення кінцевих ланок в ланцюгу:
n эл. дв. (об/хв) → n шп. фр. (об/хв).

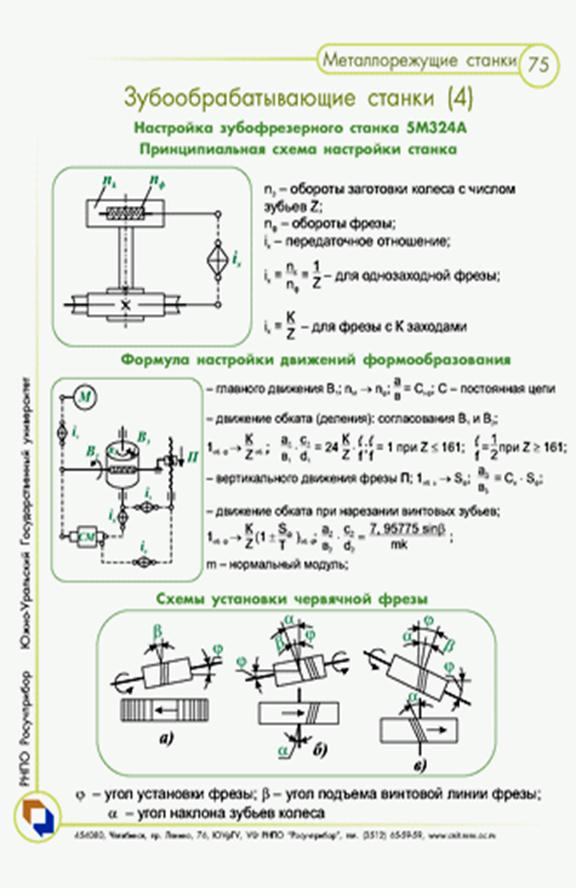

Мал. 96. Схеми установлювання черв”ячних фрез при зубофрезеруванні
|
|
|
|
