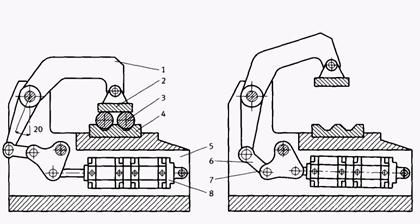

Устройство для зажима 2х заготовок
|
|
|
|
1 - зажимной рычаг
2 - прижимная плита
3 – заготовка
4 - зажимная призма
5 - корпус устройства
6 - коленный рычаг
7 - поворотный рычаг
8 – многосекционный цилиндр
Рис. 9
Качающаяся прижимная плита обеспечивает зажим деталей в призме с равномерным распределением усилия. Можно видеть, что в кинематической цепи установлен коленно-рычажный механизм, который в конце хода в вытянутом положении создает максимальное усилие F. Это усилие F распределяется на две заготовки так, что на каждую приходится по F/2. В открытом состоянии достаточно свободного места для загрузки устройства. Угол открытия зажимного рычага может регулироваться от 15 до 135◦ [11].
|
|
|
|
