Таврового и двутаврого профиля

СЛАЙД 24) Условия прочности внецентренно сжатых элементов

При расчете элементов таврового и двутаврогопрофиля могут встретиться два случая расположения нейтральной оси (рисунок 8.9): нейтральная ось располагается в полке и нейтральная ось пересекает ребро. При известном армировании положение нейтральной оси определяется при сравнении силы N с усилием, воспринимаемом полкой. (СЛАЙД 25)

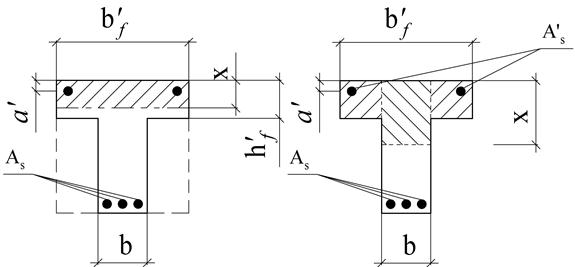

Рисунок 8.9. - Тавровые сечения

(СЛАЙД 26) Если выполняется условие: N то нейтральная ось располагается в полке. В этом случае расчет таврового или двутаврового сечения выполняется, как для элемента прямоугольного профиля шириной и высотой h.

Ширина полки, вводимая в расчет при свободных свесах полки, принимается:

при b_f=b+12h_f

при 0,05 0,1 b_f=b + 6h_fi

при h_f <0,05 b_f =b.

(СЛАЙД 27) Если нейтральная ось пересекает ребро и , то условия прочности имеют вид:

(8.22)

. (8.23)

(СЛАЙД 28) Прив уравнении (8.23) вместо значения подставляется , где _s определяется по приведенным выше формулам.

Следует отметить, что расчет элементов таврового и двутаврового профиля на прочность весьма трудоемок. Сравнительно просто решается задача проверки прочности нормальных сечений при известном армировании и значительно сложнее – расчёт продольной арматуры, особенно при действии нескольких загружений с моментами разных знаков.
