Подача и глубина резания

Чем больше подача и глубина реза­ния, тем выше силы, действующие на резец, и температура реза­ния, тем интенсивнее износ резца, тем меньшую скорость резания будет допускать резец при одной и той же стойкости. Увеличение подачи более резко ска­зывается на уменьшении скорости резания, чем увеличение глубины резания. Это вызывается более интенсивным износом резца при увеличении s, чем при увеличении t, что объясняется большей термодинамической нагрузкой на единицу длины режущей кромки, так как при увеличении s при неизменной длине активной части режущей кромки увеличивается и толщина среза. Чем больше задний угол резца, тем меньше трение резца о заготовку, меньше его износ и выше стойкость. Однако стойкость повышается до оп­ределенного значения угла а, так как с увеличением заднего угла уменьшается одновременно угол заостре­ния, резец становится менее прочным и, начиная с некоторого значения а, режущая кромка (осо­бенно из твердых спла­вов) начинает выкра­шиваться и стойкость резко падает; будет уменьшаться, следовательно, и ско­рость резания (при од­ной и той же стойко­сти).

Одним из геометри­ческих элементов, силь­но влияющих на допускаемую резцом скорость резания, является главный угол в плане. Чем больше этот угол, тем выше температу­ра резания, выше термодинамическая нагрузка на единицу длины кромки, интенсивнее износ резца и, следовательно, меньше его стойкость. Поэтому резцы с малыми углами в плане допускают (при прочих одинаковых условиях) большую скорость резания (рис.107).

107. Зависимость скорости резания от главного угла в плане при постоянных значениях t и s (сталь 45, сплав Т15К6 t × s = 2×0,3)

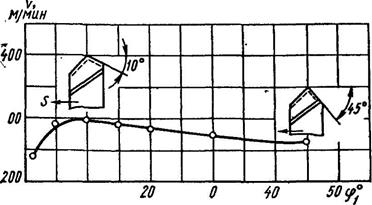

Рис. 108. Зависимость скорости резания вспомогательного угла в плане

Вспомогательный угол в плане также влияет на износ резца, а, следовательно, и на его стойкость. При малом вспомогательном угле в плане ( < 5°) вспомогательная режущая кромка прини­мает большое участие в побочном резании, что вызывает большие тепловыделение и износ резца, а следовательно, понижает его стойкость. По мере увеличения угла работа резания от вспо­могательной режущей кромки уменьшается, что приводит к неко­торому повышению стойкости и, вследствие этого, к повышению скорости, допускаемой резцом при одинаковой стойкости (рис. 108). Однако, начиная с = 5 -10°, в большей степени сказывается уменьшение объема головки резца, приводящее к ухудшению теплоотвода и к большей температурной концентра­ции на поверхностях трения резца, что снижает допускаемую скорость резания. При увеличении радиуса закругления (сопряжения) при вер­шине резца в плане температура резания уменьшается, что приводит к некоторому повышению стойкости и до­пускаемой скорости резания. Положительное значение угла наклона главной режущей кром­ки оказывает большое влияние на упрочнение режущей кромки резца, что особенно важно при ударном (прерывистом) резании, при работе по корке и при работе с неравномерным припуском. В связи с этим по мере перехода от отрицательного знамения угла к положительному (от —15 до +40) стойкость резца повышается. В диапазоне углов = 0 - 10° изменение стойкости незначительно, и им можно пренебречь.

Форма передней поверхности резца также влияет на скорость резания. Если для резца, оснащенного пластинкой из твердого сплава, с плоской формой передней поверхности (форма /, см. рис. 111) скорость резания принять равной единице, то для плос­кой или радиусной формы с фаской (формы // и ///) коэффициент на скорость резания будет 1,15, а для плоской с отрицательным передним углом у = -10° (форма IV) этот коэффициент равен 1,2.
