Винты с цилиндрической головкой ГОСТ 1491-80
|
|
|
|
Винты с потайной головки ГОСТ 17475-80
Размеры в мм
| Номинальный диаметр резьбы d | ||||||
| Диаметр головки D | ||||||
| Высота головки Н | 5,5 | |||||
| Радиус под головкой r | 1,1 | 1,6 | 2,2 | |||
| Ширина шлица b | 1,6 | 2,5 | ||||
| Глубина шлица h | 1,5 | 2,0 | 2,5 | 3,5 | 4,0 | |
| Фаска с | 0,1 | 1,6 | 2,0 | 2,5 |
| Длина винта l | Длина резьбы l 0 при нормальном диаметре резьбы d (знаком х отмечены винты с резьбой на всей длине стержня) | ||||
| X | X | X | X | — | |
| X | X | X | — | ||
| X | X | X | |||
| X | X | ||||
| X | X | ||||
| X | |||||
| X | |||||
| - | - |
Пример условного обозначения
Винт Ml6x40 ГОСТ 17475-80 Винт с крупным шагом.
Винт М16х1,5x40 ГОСТ 17475-80 Винт с мелким шагом.
| Изображение винтового соединения |
|
Приложение 8
Размеры в мм
| Номинальный диаметр резьбы d | ||||||
| Диаметр головки D | 12,5 | 15,0 | 18,0 | 24,0 | 30,0 | |
| Высота головки Н | 5,0 | 6,0 | 7,0 | 9,0 | 11,0 | |
| Ширина шлица b | 2,5 | 3,0 | 4,0 | |||
| Глубина шлица h | 1,6 | 2,5 | 3,5 | 4,0 | 4,5 | |
| Радиус под головкой р | 1,5 | 1,1 | 1,6 | 2,2 | ||
| Фаска с | 1,6 | 2,0 | 2,5 |
| Длина винта l | Длина резьбы l 0 при нормальном диаметре резьбы d (знаком х отмечены винты с резьбой на всей длине стержня) | ||||
| X | X | X | — | ||
| X | — | ||||
| X | X | ||||
| X | |||||
| X | |||||
| - | - |
Пример условного обозначения
Винт Ml6x50 ГОСТ 1491-80 Винт с крупным шагом.
Винт М16х1,5x50 ГОСТ 1491-80 Винт с мелким шагом.
Приложение 9
| Алгоритм построения чертежа болтового соединения | ||||||||||||||||||||||||||||||||||||||||||||||||||||
1. Изображение соединяемых деталей.
|
2. Вычерчивание болта.
| |||||||||||||||||||||||||||||||||||||||||||||||||||
3. Вычерчивание шайбы.
|
4. Вычерчивание гайки.
| |||||||||||||||||||||||||||||||||||||||||||||||||||
5. Нанесение номеров позиций.
Обводка чертежа
|
6. Заполнение спецификации.
|
Рисунок 4
- таблица параметров
Рисунок 5
Приложение 12

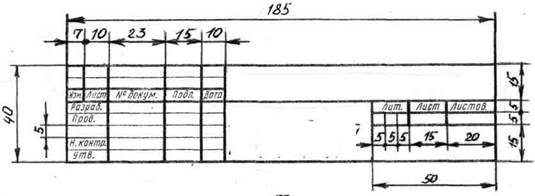

ОСНОВНЫЕ НАДПИСИ – ГОСТ 2.104-2006
Основная надпись и дополнительные графы для чертежей и схем
Форма 1
Чертеж 3
Форма и размеры основной надписи для спецификаций:
а — первый лист (Форма 2), б — последующие листы (Форма 2а)
|
| СПТ ИГ 01 16 00 СБ |
| Аппарат теплообменный Спецификация |
а)
|
| СПТ ИГ 011600 СБ |
б)
Чертеж 4
Форма и размеры спецификации:
|
Чертеж 5
Разделы спецификации и их содержание
Таблица 5
| Наименование раздела | Характер содержания раздела |
| Документация | Документы, составляющие комплект конструкторских документов специфицируемого изделия (кроме его спецификации), например: сборочный чертеж, монтажный чертеж, схема, пояснительная записка, паспорт, технические условия и т. п. |
| Комплексы | Комплексы, непосредственно входящие в специфицируемое изделие |
| Сборочные единицы | Сборочные единицы (их спецификации), входящие в специфицируемое изделие и на которые выполнены чертежи, например: соединения, выполненные запрессовкой, сваркой, пайкой, армированные и другие виды соединений |
| Детали | Детали, входящие непосредственно в специфицируемое изделие и на которые выполнены чертежи |
| Стандартные изделия | Изделия, примененные по следующим категориям стандартов: государственным, отраслевым, республиканским и стандартам предприятий |
| Прочие изделия | Изделия, примененные не по стандартам, а по техническим условиям, каталогам, прейскурантам. Примеры: лимб, нониус по нормали станкостроения |
| Материалы | Материалы, применяемые при сборке. Примеры: проволока, ткань, сталь угловая, набивка — шнур и т. п. |
| Комплекты | Комплекты, непосредственно входящие в специфицируемое изделие, например: комплекс монтажных частей, комплект инструмента и принадлежностей и т. п. |
|
|
|
|
|
