Проектировочный расчет входного вала
|
|
|
|
Проектировочный расчет валов
Выбор МУВП
Размеры муфты подбираем по величине расчетного вращающего момента Тр и диаметру вала электродвигателя dв = 28 мм.
Тр = kp∙ Тм = 2,2 ∙ 18.26 = 40,2 Нм,
где kp – коэффициент перегрузки.

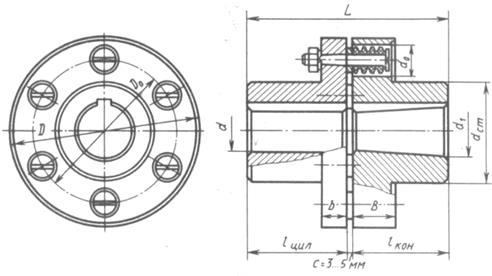

Рисунок 2 – Схема МУВП
Таблица 5 – Параметры МУВП
| Т, Нм | d, d1 | D | L | lцил | lкон | Число пальцев | B | b | d0 | dcт | D0 | Смещение осей валов, не более | |
| радиальное | угловое | ||||||||||||
| 25;28;30 | 0,3 | 1˚30 |
При работе муфты в условиях радиального смещения валов возникает дополнительная радиальная нагрузка
,
где D0 – диаметр расположения пальцев.
Для изготовления вала-шестерни назначаем сталь 45.
Для стали 45
МПа;
МПа;
МПа.
Определим минимальный диаметр вала из условия крутильной прочности:
мм.
принимаем:
диаметр вала под МУВП Æ25 мм (см. выбор муфты);
диаметр вала под подшипник Æ30 мм;
радиусы всех галтелей
мм.
|
|
|
|
|
