Завдання № 1. Тема: Електричні кола однофазного синусоїдального струму
|
|
|
|
Визначити струми і напруги в усіх вітках схеми, зображеній на рис. 2–21÷2–40, символічним методом, використовуючи будь-який метод розрахунку лінійних електричних кіл постійного струму. Виконати перевірку сумуванням струмів у вузлі.
Величини ЕРС, опорів, індуктивностей і ємностей взяти з таблиці 2.2 згідно обраного в завданні до модуля 2.1 варіанту.
Електричні схеми до варіантів другого завдання:

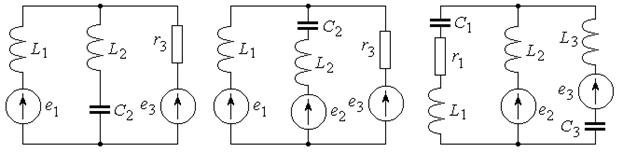

Рис. 2–21. Рис. 2–22. Рис. 2–23.

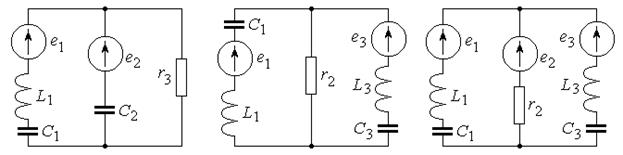

Рис. 2–24. Рис. 2–25. Рис. 2–26.
Рис. 2–27. Рис. 2–28. Рис. 2–29.
Рис. 2–30. Рис. 2–31. Рис. 2–32.
Рис. 2–33. Рис. 2–34. Рис. 2–35.
Рис. 2–36. Рис. 2–37. Рис. 2–38.
Рис. 2–39. Рис. 2–40.
Таблиця 2.2.
| № вар. | № рис. | L 1, мГ | L 2, мГ | L 3, мГ | С 1,мкФ | С 2,мкФ | С 3, мкФ | r 1, Ом | r 2, Ом | r 3, Ом | f, Гц | е 1, В | e 2, B | e 3, B |
| 4-35 | – | 63,8 | – | – | – | – | – | 100sin(ωt +60o) | 178cos(ωt –90°) | – | ||||
| 4-40 | 21,2 | – | – | 132,5 | – | – | – | 70,5sin ωt | – | 84,6sin(ωt –30°) | ||||
| 4-21 | – | 34,7 | – | – | – | 80,3 | – | – | 80sin(ωt +45°) | – | 56,6cos(ωt +235°) | |||
| 4-28 | 13,6 | – | 109,2 | 32,5 | – | 94,6 | – | – | 141cos(ωt –90°) | – | 282sin(ωt –50°) | |||
| 4-33 | – | – | – | – | – | 141cos(ωt +345°) | – | 200sin(ωt +45°) | ||||||
| 4-39 | – | 21,2 | 24,8 | – | – | 35,5 | – | – | 80sin(ωt +40°) | – | 56,4cos(ωt –180°) | |||
| 4-30 | 12,7 | 47,8 | – | – | 31,9 | – | – | – | 70,5sin(ωt +20°) | – | 84,6sin(ωt –10°) | |||
| 4-23 | 100,5 | – | 88,5 | – | 132,5 | – | – | 70,5sin(ωt –13°) | 68sin(ωt –84°) | – | ||||
| 4-34 | – | 83,8 | – | 15,8 | 29,5 | – | – | 113sin(ωt +338°) | – | 56,4cos(ωt –147°) | ||||
| 4-24 | 20,8 | – | 52,7 | 15,1 | – | 64,6 | – | – | 100sin(ωt 35°) | – | 282sin(ωt –40°) | |||
| 4-25 | – | 31,8 | – | – | – | 141cos(ωt +270°) | – | 141sin(ωt +90°) | ||||||
| 4-36 | – | – | – | – | 141sin(ωt –270°) | – | 141cos(ωt –90°) | |||||||
| 4-26 | – | – | 15,9 | – | – | – | – | 169sin ωt | 169cos ωt | 169sin(ωt +180°) | ||||
| 4-31 | – | – | – | – | – | 169sin(ωt +180°) | 169sin ωt | 169cos ωt | ||||||
| 4-37 | – | – | – | 18,2 | 9,1 | – | – | 169sin(ωt +90°) | 169sin(ωt +180°) | 169cos(ωt– 90°) | ||||
| 4-29 | – | – | – | – | 169sm(ωt +180°) | 169cos ωt | 169cos(ωt +270°) | |||||||
| 4-27 | – | – | 12,7 | 5,5 | – | – | – | 272sin ωt | 28sin(ωt –180°) | – | ||||
| 4-22 | – | – | 44,5 | – | – | – | 689sin(ωt +12°) | 705sin(ωt +307°) | ||||||
| 4-22 | – | – | – | – | 566cos(ωt +270°) | – | 705sin(ωt –180°) | |||||||
| 4-38 | – | – | – | 141cos(ωt –30°) | 62sin(ωt +326°) | – | ||||||||
| 4-35 | – | 63,8 | – | – | – | – | – | 99sm(ωt +20°) | 179cos(ωt +270°) | – | ||||
| 4-40 | 12,7 | 31,8 | – | – | 39,8 | – | – | – | 70,5cos(ωt +270°) | – | 84,6cos(ωt +240°) | |||
| 4-21 | – | 17,35 | – | – | – | 40,15 | – | – | 113sin ωt | – | 46,2sin ωt | |||
| 4-28 | 13,6 | – | 54,6 | 32,5 | – | – | – | – | 141sin ωt | – | 282sin(ωt –50°) | |||
| 4-33 | – | – | 26,3 | 12,5 | – | 88,4 | – | – | 200cos ωt | – | 282cos(ωt +259°) | |||
| 4-39 | – | 10,6 | 24,8 | – | – | 13,8 | – | – | 112,8sin(ωt –5°) | – | 56,4sin(ωt –40°) | |||
| 4-30 | 12,7 | – | – | 63,8 | – | – | – | 70,5sin(ωt +20°) | – | 84,6sin(ωt –10°) | ||||
| 4-23 | – | – | – | – | 70,5cos(ωt +257°) | 68,5cos(ωt +174°) | – | |||||||
| 4-34 | – | 41,9 | 19,13 | – | 7,9 | 7,4 | – | – | 113sin(ωt –22°) | – | 56,4cos(ωt –147°) | |||
| 4-24 | 10,4 | – | 26,35 | 7,55 | – | 32,3 | – | – | 141sin(ωt +10°) | – | 200sin(ωt +5°) |
|
|
|
|
|
