Построение графиков расхода теплоты

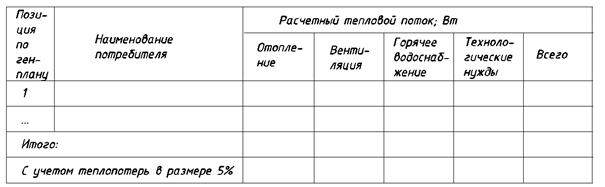

Расчет теплопотребления района города

После определения расчетного теплопотребления приступают к построению графика годового расхода теплоты.

График годового расхода теплоты строится на основании суммарных часовых расходов теплоты и состоит из двух частей: правой – графика зависимости суммарных расходов теплоты от температуры наружного воздуха и левой – годового графика расхода теплоты. На последнем по оси ординат откладывается расход теплоты, по оси абсцисс – число часов стояния температур наружного воздуха.

График зависимости расходов теплоты на отопление, вентиляцию и горячее водоснабжение от температуры наружного воздуха представлен на рисунке 3.1.

По оси абсцисс откладываем температуру наружного воздуха от +8 ^оС до , по оси ординат – расходы теплоты.

Графики расходов теплоты на отопление и вентиляцию представляют собой линейные зависимости от температуры наружного воздуха, их строят по двум точкам. Одной точкой каждого графика является расчетное потребление теплоты районом города и (при температуре наружного воздуха, равной расчетной на отопление ). Второй точкой каждого графика являются расходы теплоты на отопление и вентиляцию при =+8 ^оС, определяемые по формулам:

; (3.1)

, (3.2)

где = 18 ºС – средняя температура внутреннего воздуха отапливаемых зданий жилых районов [13, п. 4.8].

Рис. 3.1. График годового расхода теплоты.

Тепловая нагрузка на горячее водоснабжение – круглогодовая, в течение отопительного периода условно принимается постоянной, независящей от температуры наружного воздуха. Поэтому график часового расхода теплоты на горячее водоснабжение представляет собой прямую, параллельную оси абсцисс.

График суммарного часового расхода теплоты на отопление, вентиляцию и горячее водоснабжение строится путем сложения соответствующих ординат при = +8 ºС и при (линия ).

Для построения графика годовой тепловой нагрузки из точек на оси абсцисс графика часового расхода теплоты, соответствующих температурам наружного воздуха с интервалом 5 ºС, восстанавливаем перпендикуляры до пересечения с линией суммарного расхода теплоты . Из полученных точек проводим горизонтальные прямые до пересечения с перпендикулярами, восстановленными к оси абсцисс из точек, соответствующих продолжительности стояния температур наружного воздуха. Соединив найденные точки, получим искомый график расхода теплоты за отопительный период.

В летний период тепловые нагрузки на отопление и вентиляцию отсутствуют, нагрузка на горячее водоснабжение , кВт, рассчитывается по формуле [13, п. 2.6]

, (3.3)

где 55 – температура горячей воды в системе горячего водоснабжения, ºС;

= 5 ºС – температура холодной воды в отопительный период;

= 15 ºС – температура холодной воды в неотопительный период;

– коэффициент, учитывающий изменение среднего расхода воды на горячее водоснабжение в неотопительный период по отношению к отопительному периоду.

Площадь, ограниченная осями координат и полученной кривой расхода теплоты, представляет собой годовой расход теплоты в жилом районе города.

Годовые расходы теплоты жилыми и общественными зданиями для жилых районов города и других населённых пунктов, кВт·ч, определяются в соответствии с [измен. №1 к 13, прил. 22] по формулам:

- на отопление жилых и общественных зданий

; (3.4)

- на вентиляцию общественных зданий

; (3.5)

- на горячее водоснабжение жилых и общественных зданий

, (3.6)

где – средний тепловой поток на отопление, кВт;

– то же на вентиляцию, кВт, при ;

– продолжительность отопительного периода, сут;

= 16 ч/сут – усредненное за отопительный период число часов работы системы вентиляции общественных зданий в течение суток;

= 350 сут – расчетное число суток в году работы системы горячего водоснабжения;

– средняя температура наружного воздуха за отопительный период, ⁰С.
