Сравнительная оценка процессов в схеме при оптимальном и линейном режимах. Анализ процессов в системе
|
|
|
|
Анализ процессов в системе.
1.5.1. Анализ процессов при оптимальном режиме

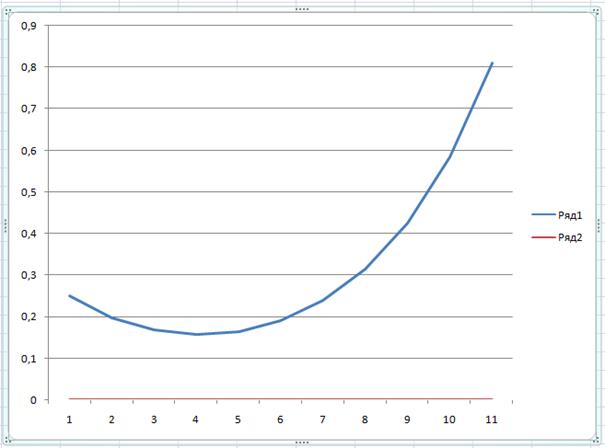

Анализ процессов при оптимальном режиме построим графики x°(t), u°(t) на интервале tÎ[t0,t1]. Этот интервал разбивается на 10 частей и вычисляются значения x°(t) и u°(t) в этих точках.
| t | x(t) | u(t) |
| 0,25 | 3,66895 | |
| 0,0001 | 0,197785 | 5,340788 |
| 0,0002 | 0,168094 | 7,767944 |
| 0,0003 | 0,157546 | 11,29368 |
| 0,0004 | 0,16494 | 16,41661 |
| 0,0005 | 0,191117 | 23,86126 |
| 0,0006 | 0,23906 | 34,68048 |
| 0,0007 | 0,314226 | 50,40436 |
| 0,0008 | 0,425178 | 73,25666 |
| 0,0009 | 0,58455 | 106,4692 |
| 0,001 | 0,810491 | 154,7392 |
1.5.2. Анализ процессов при линейном изменении тока i(t)
Полагая, что ток изменяется линейно от заданного начального состояния до заданного конечного состояния
xЛ(t) = kt + d (iЛ(t) = kt + d),
(величины k, d найдем из условия прохождения iЛ(t) и uЛ(t) через заданные начальное и конечное значения)
xЛ(0) = d=0,25, xЛ(0.001) = 0.001k + 0,25 = 0,8
k=550
xЛ(t) = 550t + 0,25
запишем на основе (1)
выражение для закона управления uЛ(t), обеспечивающее такое линейное изменение
.

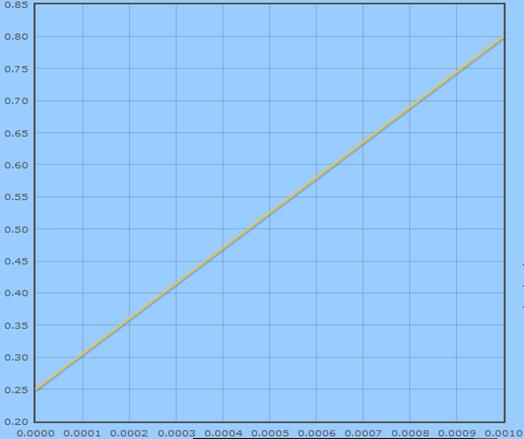

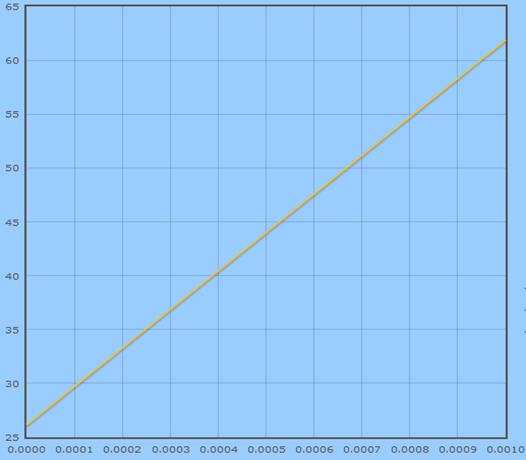

По полученным данным построим графики процессов xЛ(t), uЛ(t).
| t | xл(t) | uл(t) |
| 0,25 | 26,15 | |
| 0,0001 | 0,305 | 29,725 |
| 0,0002 | 0,36 | 33,3 |
| 0,0003 | 0,415 | 36,875 |
| 0,0004 | 0,47 | 40,45 |
| 0,0005 | 0,525 | 44,025 |
| 0,0006 | 0,58 | 47,6 |
| 0,0007 | 0,635 | 51,175 |
| 0,0008 | 0,69 | 54,75 |
| 0,0009 | 0,745 | 58,325 |
| 0,001 | 0,8 | 61,9 |
x(t)
xл(t)
u(t)
uл(t)
1.6.1. Вычислим энергию активных потерь при оптимальном режиме, подставив в (2) x°(t) и u°(t).
1.6.2. Вычислим энергию активных потерь при линейном режиме путем подстановки в (2) xЛ(t) и uЛ(t).
1.6.3. Сравнивая полученные величины, делаем вывод, что суммарная энергия активных потерь (затрачиваемая на нагрев) при линейном режиме больше, что говорит о целесообразности работы схемы в оптимальном режиме.
|
|
|
|
|
